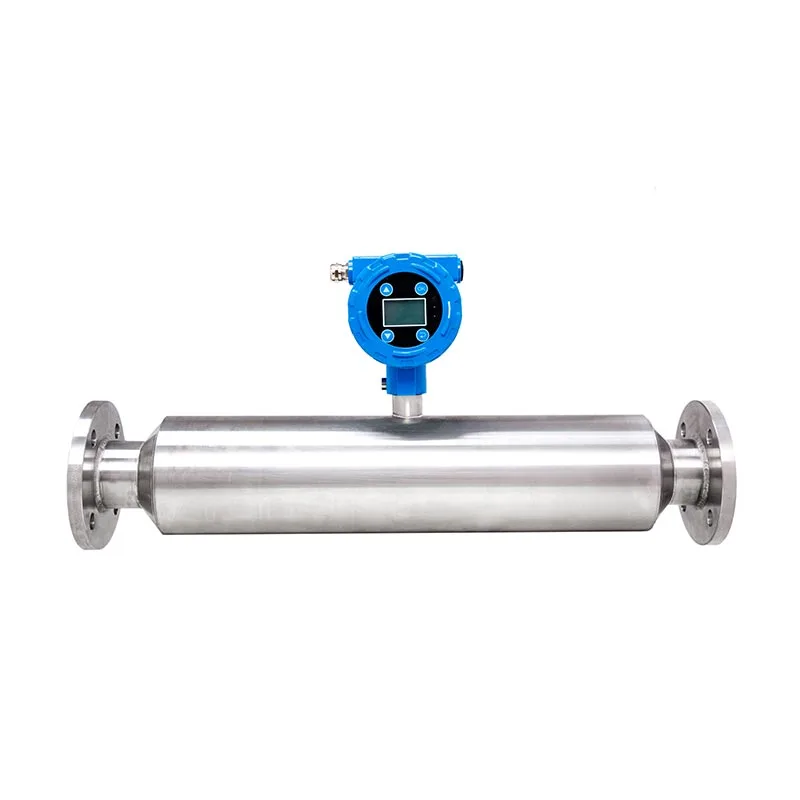

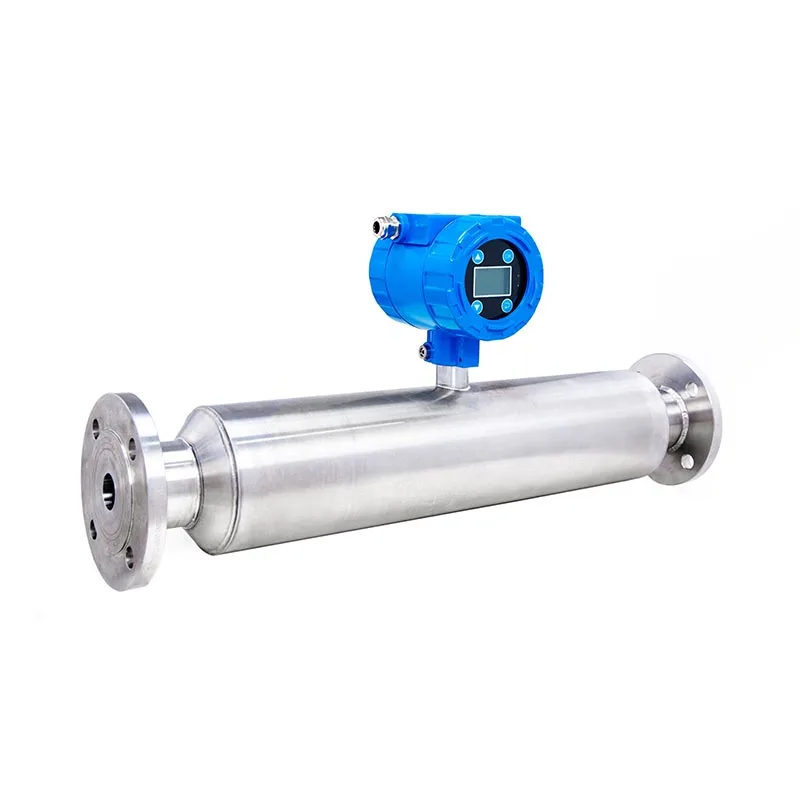

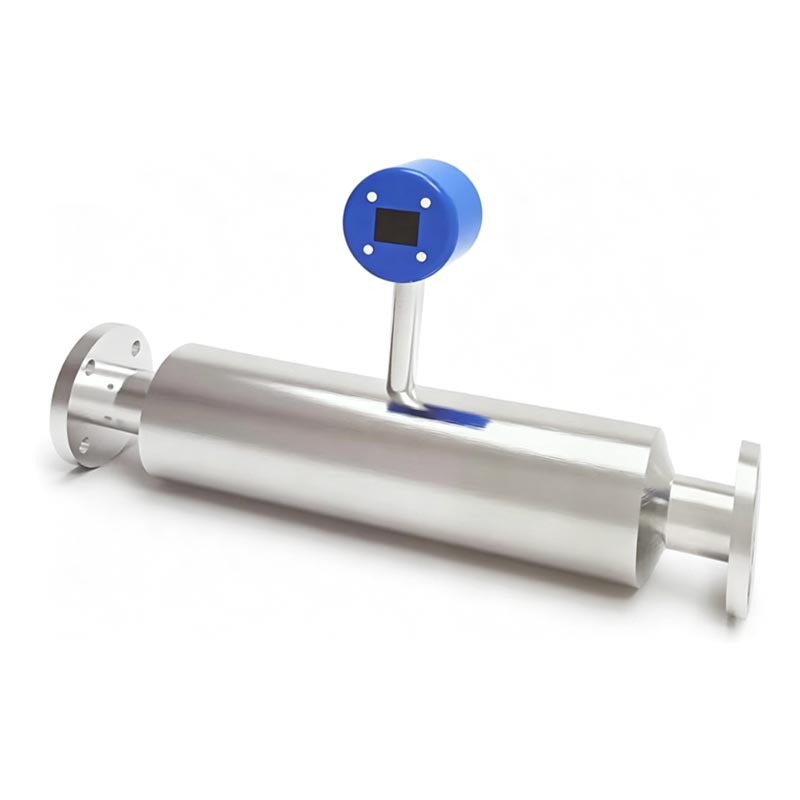

Nerūdijančio plieno linijinis vamzdinis srutų koncentracijos matuoklis, skirtas filtro preso atraminei vamzdynų sistemai

SINOU yra profesionalus gamintojas, orientuojantis į filtrų preso atitikimo automatinius stebėjimo prietaisus pritaikytas nerūdijančio plieno vamzdinių srutų koncentracijos matuoklis, skirtas filtro preso atraminei vamzdynų sistemai pasauliniai spausdinimo, chemijos, galvanizavimo ir popieriaus gamybos klientai. Sukurtas kaip vamzdynas, tiesiogiai montuojamas vamzdinis filtro preso įeinančio srutų vamzdyno struktūra, skirta didelio klampumo, korozinių dažų dumblui ir cheminėms srutoms spausdinimo nuotekų ypatybės.

Visos sudrėkintos dalys yra pagamintos iš nerūdijančio plieno SUS316L su pasirenkama Hastelloy antikorozine medžiaga pritaikymas; realaus laiko 4-20mA/RS485 signalo išvesties nuorodos filtras paspauskite automatinę valdymo spintelę, kad sureguliuotumėte tiekimo srautą o membranos spaudimą išmaniai. Pritaikome vamzdžio skersmenį, matavimo diapazoną ir atsparumą sprogimui sukurti visiškai automatinę uždaro ciklo vandens nusausinimo sistemą, suderintą su cheminio spausdinimo ir dažymo membranos filtro presu.

Pagrindinės produkto savybės

1. Visiškai nerūdijančio plieno vamzdinė integruota konstrukcija Visi vamzdžių korpusai ir jutikliniai komponentai iš nerūdijančio plieno inline Vamzdinis srutų koncentracijos matuoklis, skirtas filtro preso atraminei vamzdynų sistemai, pritaikytas SUS316L nerūdijančiam plienui, atsparus Spausdinimo dažų srutų rūgščių, šarmų ir druskų korozija, venkite rūdžių pažeidimo ilgalaikėje korozinėje terpėje.

2. Nebranduolinė ultragarso matavimo technologija Nėra radioaktyvaus šaltinio, saugus cechų gamybai; anti-burbulas ir anti-pluošto trukdžių dizainas, pritaikykite daug skaidulų turintį spausdinimo dumblą ir smulkią cheminę srutą, stabilų matavimą net su vamzdynu įtrauktu oru.

3. Tiesioginio flanšo vamzdyno montavimas Inline vamzdinė konstrukcija jungiasi tiesiai ant filtro preso padavimo vamzdyno be aplinkkelio transformacijos sutaupykite civilinių ir vamzdynų modifikavimo išlaidas esamoms filtrų presų dirbtuvėms.

4. Automatinis sujungimas su filtro presu PLC Realaus laiko koncentracijos signalo išvesties nuorodos filtro preso valdymo sistema; kai srutų koncentracija viršija nustatytą slenkstį, sistema automatiškai sumažina padavimo siurblio greitį arba prailgina membraną suspaudimo laikas, kad stabilizuotų filtro pyrago drėgmę.

5. Savaime išsivalantis nuo sukibimo vidinis vamzdis Poliruotas vidinis vamzdžio paviršius apsaugo nuo dažų pigmento ir smulkaus dumblo sukibimo, sumažinti reguliaraus rankinio valymo dažnumą.

6. Kelių signalų išvestis ir išmanusis ekranas Vietinis LCD realiojo laiko koncentracijos ekranas + 4 ~ 20 mA analoginis + pasirenkamas RS485 Modbus ryšys, palaiko nuotolinį debesies duomenų rinkimą ir gamybos įrašų eksportavimą.

Techninių parametrų specifikacija

Darbo principas

1. Pagrindinis matavimo principas

Koncentracijos matuoklis naudoja pažangų ultragarso aptikimo principą. Kai srutos teka per vamzdelį nerūdijančio plieno linijinio vamzdinio srutų koncentracijos matuoklis, skirtas filtro preso atraminiam vamzdynui Sistema, ultragarso bangos perduodamos per skystą terpę. Prietaisas realiu laiku apskaičiuoja kietųjų medžiagų kiekį ir srutų koncentracija nustatant garso greičio susilpnėjimą, kurį sukelia suspenduotos kietosios dalelės dažų viduje ir cheminės srutos.

2. Signalo konvertavimas ir duomenų išvestis

Integruotas didelio tikslumo jutiklis paverčia surinktus ultragarso signalus į skaitmeninius koncentracijos duomenis. The prietaisas išveda standartinius 4-20mA arba RS485 skaitmeninius signalus ir realaus laiko koncentracijos vertę perduoda suderintam Cheminio spausdinimo ir dažymo membranos filtrų preso PLC spinta.

3. Uždarojo ciklo automatinis valdymas su filtrų presavimo sistema

Pagal iš anksto nustatytas viršutines ir apatines koncentracijos ribas, filtro preso valdymo sistema prisitaiko automatiškai padavimo siurblio dažnis ir padavimo srautas: sumažinkite padavimo greitį, kai srutos yra per storos, kad išvengtumėte filtro plokštės nuotėkio; padidinti padavimo tūrį, kai srutos yra per plonos, kad padidėtų gamybos efektyvumas. Tuo tarpu sistema optimizuojasi membranos išspaudimo laikas, kad stabilizuotų galutinę filtro pyrago drėgmę.

4. Apsaugos nuo trukdžių pagalbinio projektavimo principas

Veidrodiniu būdu poliruotas vidinis vamzdis sumažina dumblo sukibimą ir sumažina burbuliukų prisitvirtinimą. Integruotas algoritmas automatiškai pašalina trukdžiai dėl mikro oro burbuliukų ir trumpo tekstilės pluošto, esančio spausdinimo dumble, kad būtų užtikrintas stabilumas matavimo tikslumas.

5. Duomenų rodymas ir nuotolinis įkėlimas

Vietos LCD ekranas tiesiogiai rodo momentinius koncentracijos duomenis; pasirenkami debesies perdavimo modulio įkėlimai istoriniai koncentracijos įrašai, palengvinantys gamybos duomenų statistiką ir tolesnį formulės optimizavimą dumblo nusausinimas.

Eksploatavimo atsargumo priemonės

1. Patarimai dėl išankstinio montavimo ir paleidimo

(1) Prieš montuodami nuvalykite dujotiekio vidines šiukšles, medvilnės pluoštą ir kietus gabalėlius, kad neužblokuotų matavimo vamzdis.

(2) Po montavimo užbaikite nulio kalibravimą švariu vandeniu; nustatyti viršutinės / apatinės koncentracijos ribinės vertės parametrus derantis vietinis dumblas filtro preso jungties valdymui.

(3) Sumontuokite skaitiklį ant horizontalios tiesios vamzdžio dalies; venkite alkūnės, siurblio išleidimo angos ir staigaus vamzdžio išsiplėtimo padėtis, siekiant sumažinti turbulentinio srauto trukdžius.

2. Kasdieninio bėgimo valdymas

(1) Neleiskite tuščio vamzdžio be terpės; nutraukti maitinimą, jei dujotiekis nusausintas, kad būtų išvengta nenormalaus duomenų nukrypimo.

(2) Palaikykite stabilų tiekimo slėgį, venkite staigaus srauto padidėjimo, kuris turės įtakos aptikimo tikslumui.

(3) Patikrinkite realaus laiko ekraną ir PLC grįžtamojo ryšio signalą kiekvieną pamainą; sustabdyti patikrinimą, jei duomenys svyruoja neįprastai.

3. Reguliarios priežiūros taisyklės

(1) Kasdien išjungę vidinį vamzdelį nuplaukite švariu vandeniu, kad pašalintumėte prilipusį pigmentą ir klampų dumblą.

(2) Kas 30 dienų atlikite rankinio mėginių ėmimo laboratorijos palyginimą, iš naujo kalibruokite prietaisą, kad užtikrintumėte matavimo tikslumą.

(3) Kas mėnesį tikrinkite kabelio sandarumą ir korpuso sandarumą; laiku pakeiskite senstančias sandarinimo detales korozijos dirbtuvėms.

4. Specialioji aplinkos apsauga

(1) Stiprių rūgščių ir šarminių dažų dumblo darbo sąlygoms venkite tiesioginio koncentruotų cheminių medžiagų pylimo ant įrangos korpusas.

(2) Lauke sumontuoti įrenginiai saugo valdymo dėžę nuo ilgalaikio lietaus permirkimo; sprogimui atspari versija neatsidaro elektros korpusas degių dujų aplinkoje.

5. Ilgalaikis išjungimas

Jei nustosite veikti ilgiau nei 15 dienų, visiškai išvalykite likutinį dumblą vamzdžio viduje, laikykite vidinę ertmę sausą ir užsandarinkite vamzdyną abu galai.

Pritaikymas ir gamybos procesas

1 veiksmas: darbo sąlygų ryšio vietoje ir techninių parametrų patvirtinimas

Mūsų techniniai inžinieriai renka visus lauko parametrus iš klientų, kurie aprūpina cheminio spausdinimo ir dažymo membraną Filtro presas, įskaitant vamzdyno vardinį skersmenį, suspensijos pH vertę, pluošto kiekį, darbinę temperatūrą, vamzdyną slėgis, faktinis koncentracijos svyravimų diapazonas, PLC jungties reikalavimas ir dirbtuvės atsparumo sprogimui poreikis Nerūdijančio plieno linijinis vamzdinis srutų koncentracijos matuoklis, skirtas filtro preso atraminei vamzdynų sistemai. Patvirtinti sudrėkinta medžiaga (SUS316L/Hastelloy/Titanium), matavimo diapazonas, signalo išvesties režimas (4-20mA/RS485), apdaila pagal užsakymą techninė schema ir formali citata po duomenų analizės.

2 veiksmas: CFD srauto lauko modeliavimas + CAD struktūrinio optimizavimo projektavimas

R&D komanda naudoja CFD skysčių modeliavimo programinę įrangą, kad optimizuotų vidinio vamzdžio radianinį ultragarso jutiklio įrengimą nerūdijančio plieno vamzdinio srutų koncentracijos matuoklio padėtis ir srauto kanalo išdėstymas filtro presui Palaikoma vamzdynų sistema, pašalinkite matavimo trukdžius, kuriuos sukelia srutų turbulencija, pluošto apvija ir oras burbulas. Užpildykite oficialius gamybos brėžinius, komponentų MK ir sujungimo parametrų lapą po vidinio techninio auditas.

3 veiksmas: žaliavų įsigijimas ir gaunamų prekių patikrinimas

Įsigykite sertifikuotą nerūdijančio plieno vamzdžio ruošinį, lydinio medžiagą, ultragarso jutimo modulį, pramoninį siųstuvą ir koncentracijos matuoklio elektroniniai priedai. Visos panardintos metalo žaliavos panardinamos į rūgštį-šarmą antikorozinės dėmės bandymas; elektroniniai komponentai prieš sandėliavimą užbaigia sendinimo aukštoje žemoje temperatūroje atranką, atmesti nekvalifikuotos žaliavos tiesiogiai.

4 veiksmas: CNC tikslumas apdirbimas ir antikorozinis paviršiaus apdorojimas

1. Pritaikyti CNC lazerinį pjovimą, vientisą automatinį suvirinimą ir tikslų tekinimą vamzdiniam pagrindiniam korpusui;

2.Standard SUS316L vamzdžio vidinė sienelė atlieka veidrodinį poliravimą, kad būtų išvengta sukibimo; Hastelloy / Titanium pritaikyta dalių užbaigimas ėsdinimo pasyvavimas, kad būtų padidintas atsparumas rūgštims ir šarmams, pritaikytas spausdinimo dažų dumblui aplinka;

3.Išorinis apsauginis apvalkalas apdorojamas liejant slėgiu + purškiant antikorozinius dažus.

5 veiksmas: jutiklio mazgas, grandinės laidai ir išankstinis programos nustatymas

Profesionalūs darbuotojai pritvirtina ultragarso jutimo zondus vamzdinio korpuso viduje pagal surinkimo specifikaciją; surinkti siųstuvas, ekrano modulis ir laidų terminalas. Išankstinės programos koncentracijos viršutinė/apatinė riba, filtro presavimo jungtis išvesties parametras ir apsaugos nuo trukdžių algoritmas pagal kliento dumblo funkciją dirbtuvėse, vidaus apdaila grandinės derinimas.

6 veiksmas: imituotas spausdinimo srutų apkrovos gamyklos bandymas (pagrindinė kokybės kontrolės nuoroda)

Kiekvienam paruoštam koncentracijos matuokliui atliekamas 48 valandų nepertraukiamas modeliavimo bandymas su pačių paruoštu daug skaidulų turinčiu rūgščių ir šarminių dažų dumblo skysčiu. Bandomasis matavimas tikslumas, apsauga nuo burbulų ir skaidulų trukdžių, signalo išvesties stabilumas ir sujungimo atsakas su filtro presas PLC; koreguoti vidinį algoritmą, jei bandymo duomenys viršija tolerancijos diapazoną.

7 veiksmas: gatavo produkto visapusiška kokybės patikra

Dar kartą patikrinkite matmenų toleranciją, apsaugos laipsnį (IP65/IP67/EX atsparus sprogimui), sandarumą ir visumą mašinos darbo būsena; prieš sandėliuojant išduoti gamyklos patikrinimo aktą su bandymų duomenimis. 5 % atsitiktinės atrankos vienam partiją pakartotinai patikrinti, kad būtų užtikrintas partijos nuoseklumas.

8 veiksmas: nuo drėgmės apsauganti eksporto pakuotė ir siuntimas

Padenkite vidinį vamzdį ir metalines dalis antikoroziniu tepalu, apvyniokite pagrindinius komponentus vandeniui atsparia plastikine plėvele; pakuotė Visas komplektas įranga, atsarginiai sandarikliai, montavimo brėžinys ir naudojimo vadovas į eksporto faneros dėklą, kad būtų išvengta jūros vandens drėgmės ir susidūrimo žala gabenant jūrą dideliais atstumais užsienio filtrų preso projektams.

9 veiksmas: montavimo po pardavimo patarimai ir paleidimo vietoje paslauga

Teikti nuotolinio vaizdo įrašų diegimo nurodymus ir parametrų kalibravimo paslaugą; masiniam viso komplekto filtro užsakymui spaudos + koncentracijos matuoklio projektas, suorganizuokite profesionalius technikus į kliento spausdinimo ir dažymo dirbtuves nerūdijančio plieno vamzdinio srutų koncentracijos matuoklio, skirto filtro presui, derinimui vietoje Palaikoma vamzdynų sistema, užbaikite visos linijos uždaro ciklo sujungimo bandymą su cheminio spausdinimo ir dažymo membrana Filtravimo presai ir operatoriai, skirti kasdieniam kalibravimui ir priežiūrai. Įdiegti 1 metų pilną mašinos garantiją ir visą gyvenimą trunkančios savikainos atsarginių dalių tiekimo paslauga.

Produktų palyginimas su konkurentais

Tinkama pagalbinė įranga

1. Core Matching Host: cheminio spausdinimo ir dažymo membranos filtro presas

Koncentracijos matuoklis montuojamas tiesiai ant filtro preso padavimo vamzdyno, perduoda srutas realiu laiku koncentracijos signalas į filtro preso PLC spintelę. Filtro presas automatiškai reguliuoja šėrimo greitį, padavimą trukmę ir membranos išspaudimo slėgį pagal koncentracijos duomenis, stabilizuoja galutinę filtro pyrago drėgmę tarp 55% ~ 70%, sumažina perpildymo nuotėkį ir filtro audinio užsikimšimą, kurį sukelia nenuoseklus dumblo tankis.

2. Kintamo dažnio srutų padavimo siurblys

Susietas su koncentracijos matuokliu per 4~20mA signalą; kai įeinantis dumblas yra per daug koncentruotas, siurblys sumažina veikimo dažnis iki lėto maitinimo; per plonoms srutoms siurblys padidina greitį, kad padidėtų padavimo tūris. Suvokti uždaro ciklo automatinis tiekimas ir venkite dažno rankinio siurblio reguliavimo.

3. Automatinė flokulianto dozavimo sistema

Koncentracijos duomenys rodo automatinį vaistų pridėjimą: didelės koncentracijos dumblas padidina flokulianto dozę Automatiškai mažos koncentracijos žaliavinis skystis sumažina cheminių medžiagų padavimo kiekį, sutaupo 18–28 % koagulianto sąnaudų ir išvengia perteklinių cheminių atliekų.

4. Nuotekų bako maišytuvo maišytuvas

Įrengtas prieš dumblo laikymo rezervuarą, kad dumblas būtų visiškai homogenizuotas ir vienodos koncentracijos prieš patenkant padavimo vamzdynas, drastiškai sumažina staigų koncentracijos svyravimą, kuris turi įtakos koncentracijos matuoklio matavimui tikslumas ir filtro preso veikimo stabilumas.

5. Pažangi PLC centrinė valdymo spinta

Renkami koncentracijos duomenys, filtro preso veikimo parametrai, siurblio darbo būsena sinchroniškai; suvokti pilno proceso nepilotuojamas automatinis dumblo kondicionavimo, padavimo ir filtro presavimo valdymas, palaiko istorinius duomenis saugykla ir nuotolinis debesies tikrinimas per RS485 ryšį.

6. Pagalbiniai matavimo prietaisai (pasirinktinai)

Internetinis pH monitorius: stebėkite spausdinimo dažų nuotekų rūgščių ir šarmų svyravimus, suderinkite koncentracijos duomenis, kad sureguliuotumėte filtro plokštės antikorozinė konfigūracija ir vaisto formulė;

Dujotiekio elektromagnetinis srauto matuoklis: bendradarbiaukite su koncentracijos matuokliu, kad realiuoju laiku apskaičiuotumėte bendrą sauso dumblo kiekį svoris gamybos statistikai.

7. Srutų konvejeris ir filtravimo pyrago išleidimo konvejeris

Stabilus padavimas, kontroliuojamas koncentracijos, pagerina filtravimo pyrago formavimo konsistenciją; vienodo sauso filtro pyrago yra daugiau patogus automatiniam dumblo transportavimui ir pašalinimui.

Produkto sertifikavimas

Visi nerūdijančio plieno vamzdiniai srutų koncentracijos matuokliai gavo CE sertifikatą, atitinkantį ES elektros saugos ir elektromagnetinio suderinamumo standartai, tinkami laisvai apyvartai Europos rinkoje.

Produktai praeina atitinkamą ISO kokybės valdymo sistemos sertifikatą, visas gamybos srautas yra standartizuotas kokybės kontrolės specifikacijos.

Galima pateikti pilnus formalius sertifikavimo dokumentus kliento muitinės deklaracijai, projektų konkursui ir trečiosios šalies patikrinimas.
