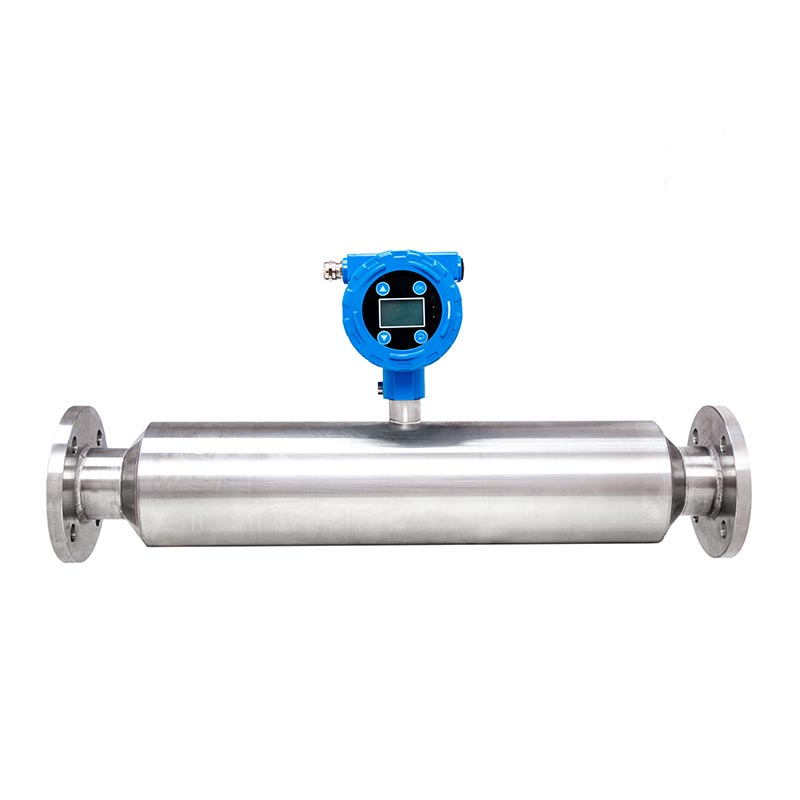

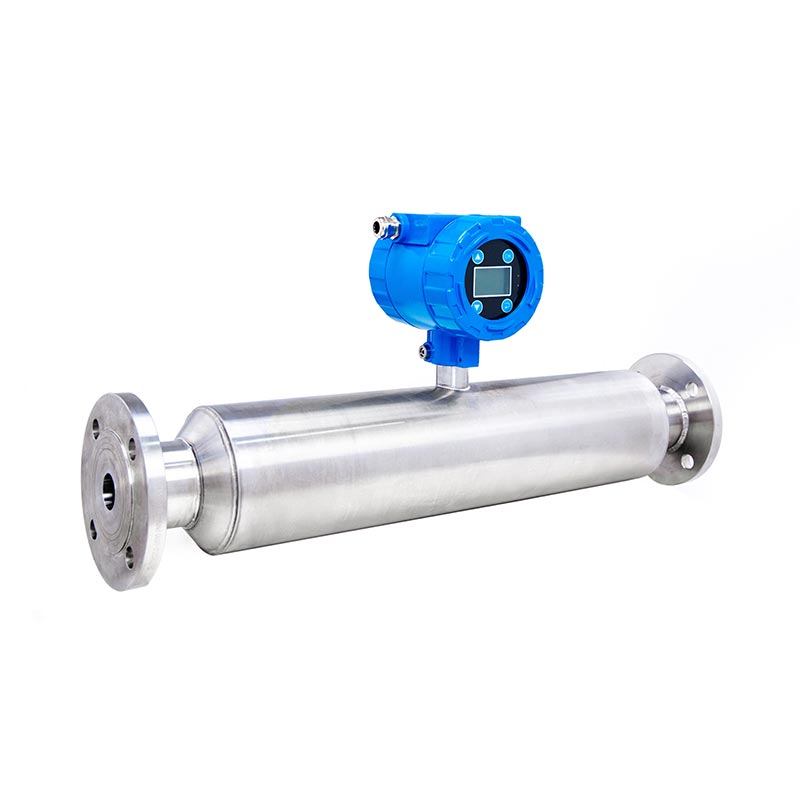

Didelio tikslumo pramoninio vamzdyno srutų koncentracijos matuoklis, skirtas nuotekų dumblo valymo projektui

SINOU yra specializuotas internetinių aplinkos stebėjimo prietaisų gamintojas, tiekiantis pagal individualų užsakymą didelio tikslumo Pramoninio vamzdyno srutų koncentracijos matuoklis, skirtas nuotekų dumblo valymo projektui, skirtas visuotinėms komunalinėms nuotekoms gamyklos, galvanizavimo nuotekų stotys ir pramoninių atliekų skysčių šalinimo įmonės.

Sukurtas mišrus taikymas dumblas, kuriame yra organinių priemaišų, smulkus dumblas ir nuotekų valymo proceso likutinis flokuliantas, visi sudrėkinti komponentai atitinka standartinį SUS304 nerūdijantį plieną su pasirenkamu 316 l / titano pritaikymu korozinėms nuotekoms; Realaus laiko 4 ~ 20 mA ir RS485 dvigubi signalai jungia nuotekų centrinę PLC spintelę, kad sureguliuotų dumblo siurblio dažnį ir flokuliantas automatiškai prideda tūrį.

Pritaikomas vamzdžio skersmuo, matavimo diapazonas ir sprogimui atsparus lygis intelektuali uždaro ciklo dumblo valymo sistema, skirta viso proceso nuotekoms šalinti.

Kas yra didelio tikslumo pramoninių vamzdynų srutų koncentracijos matuoklis?

Didelio tikslumo pramoninio vamzdyno srutų koncentracijos matuoklis, skirtas nuotekų dumblo valymo projektui profesionalus tiesioginis internetinio stebėjimo instrumentas, kurį savarankiškai sukūrė SINOU, specialiai pritaikytas viso proceso dumblo koncentracijos nuolatinis komunalinių nuotekų įrenginių, pramoninių cheminių nuotekų aptikimas stočių ir įvairių aplinkosaugos dumblo šalinimo inžinerinių projektų.

Skirtingai nuo universalaus įterpimo tipo rinkoje esantys koncentracijos jutikliai yra suprojektuoti kaip integruota konstrukcija su flanšiniu vamzdynu tiesiogiai sumontuotas ant dumblo transportavimo vamzdynų, taikant optimizuotą nebranduolinio ultragarso aptikimo principą be radioaktyvaus pavojaus, realiuoju laiku nepertraukiamą aktyviojo dumblo kietojo turinio tyrimą internete, sutirštintas dumblas, perteklinis dumblas ir mišrus organinis dumblas, kuriame yra smulkaus dumblo, plaukiojančio pluošto ir likučių flokuliantas nuotekų vamzdynų viduje.

1. Pagrindinė dizaino orientacija ir dizaino tikslas

Šis didelio tikslumo pramoninio vamzdyno srutų koncentracijos matuoklis, skirtas nuotekų dumblo valymo projektui specialiai pritaikytos pramonės nuotekų dumblo problemoms: putos, susidarančios biocheminės aeracijos būdu, organinio dumblo sukibimas, nestabilus koncentracijos svyravimas dėl dumblo nuosėdų ir dažnas vamzdynų užsikimšimas.

Jis sukurtas pakeisti tradicinį rankinį mėginių ėmimo ir laboratorinio tyrimo režimą, išvesties standartą 4–20 mA ir RS485 skaitmeniniai signalai prijungiami prie nuotekų įrenginio centrinės PLC valdymo spintos, automatiškai susiejami kintamo dažnio dumblo padavimo siurblys ir automatinė flokulianto dozavimo sistema uždaro ciklo pažangiam dumblui sukurti valymo kontrolę, stabilizuoti dumblo nusausinimo kokybę, sumažinti cheminių medžiagų suvartojimą ir kasdienės rankinės priežiūros išlaidas nuotekų valymo projektams.

2. Darbo mechanizmo įvadas

Pagrindinė matavimo technologija yra patobulintas ultragarso garso slopinimo aptikimas. Kai nuotekų dumblas nuolat teka per visą prietaiso matavimo ertmę, įmontuotą vidinį ultragarsinį zondą perduoda fiksuoto dažnio ultragarso bangą į tekančią terpę; suspenduotos organinės dalelės, dumblas ir mikro burbuliukai viduje esantis dumblas sugeria ir išsklaido ultragarso energiją, įmontuotas didelio tikslumo lustas apskaičiuoja dumblą realiu laiku kietosios koncentracijos vertė, analizuojant garso greičio slopinimo laipsnį su nepriklausoma temperatūra ir slėgio kompensavimo programa, iš anksto sukalibruota gamybos metu, kad būtų pašalinta terpės sukeliama matavimo klaida temperatūros ir vamzdyno slėgio svyravimai.

Automatiškai optimizuotas savarankiškai besimokantis kovos su trukdžiais algoritmas filtruoja aeracijos mikroburbuliukų ir mažyčio organinio pluošto, būdingo tik nuotekų dumblui, trikdžius, užtikrinant ilgalaikį stabilus matavimo tikslumas sudėtingomis nuotekų darbo sąlygomis.

3. Struktūrinė ir medžiagų sudėtis

● Pagrindinis matavimo vamzdžio korpusas: pilna tiesi besiūlių vamzdynų konstrukcija be vidinių negyvų kampų, standartinė sutirštintas SUS304 nerūdijantis plienas kaip numatytoji sudrėkinta medžiaga, pasirenkamas SUS316L arba titano lydinio pritaikymas daug rūgščių, šarmų, riebiai korozinis pramoninių nuotekų dumblas; vidinė sienelė galima smulkiam poliravimui arba Ultra-veidrodinis poliravimas, siekiant sumažinti organinio dumblo prilipimą ir nuosėdų nusėdimą srauto kanale.

● Viršutinis integruotas siųstuvo mazgas: IP65 atsparus dulkėms ir vandeniui skaitmeninio ekrano siųstuvo korpusas, išlietas Standartinis aliuminio korpusas, pasirenkamas nerūdijančio plieno antikorozinis apvalkalas ir sprogimui atsparus Ex d pagal užsakymą korpusas chemijos dirbtuvėms su lakiomis kenksmingomis dujomis; įrengtas vietinis LED realaus laiko koncentracijos ekranas ekranas ir pasirenkamas debesies duomenų perdavimo modulis, skirtas nuotoliniam istorinių duomenų saugojimui ir eksportavimui.

● Integruota tiksli jutimo šerdis: visiškai panardintas ultragarso jutimo komponentas, iš anksto sumontuotas vamzdžio ertmėje, Elektroniniai komponentai prieš surinkimą praeina senėjimo aukštoje temperatūroje testą, kad pagerintų prisitaikymą prie aplinkos.

4. Pagrindiniai taikymo scenarijai

Jis plačiai montuojamas ant grįžtamojo aktyviojo dumblo vamzdyno, tirštiklio išleidimo vamzdyno, sausinimo tiekimo vamzdyno komunalinių buitinių nuotekų įrenginių, taip pat liekamojo dumblo transportavimo dujotiekio galvanizavimo, maisto gaminimo, smulkių cheminių nuotekų valymo stočių ir upių gilinimo dumblo centralizuoto šalinimo projektai, aptarnavimas visos grandinės dumblo koncentracijos stebėjimas nuo dumblo sutirštėjimo, transportavimo iki galutinio vandens pašalinimo.

5. Pagrindinė funkcinė vertė galutiniams vartotojams

Atšaukite kasdieninį kartotinį mėginių ėmimą rankiniu būdu ir laboratorinio tankio tikrinimą, labai sutaupysite darbo vietoje atliekamų bandymų išlaidų;

Automatiškai reguliuokite siurblio greitį pagal koncentraciją realiuoju laiku, sumažinkite dujotiekio užsikimšimo greitį virš 70% ir sumažinti dažno išjungimo valymo nuostolius;

Sumanus flokulianto automatinis dozavimo valdymas sumažina koagulianto suvartojimą 16% ~ 26%, sumažina gamybą nuotekų gamyklų eksploatavimo išlaidos;

Stabilus dumblo padavimas pagerina po apdorojimo juostinio filtro preso nusausinimo nuoseklumą, sumažina drėgmę išleidžiamą dumblą ir sumažinti vėlesnes dumblo transportavimo bei šalinimo sąvartynuose išlaidas.

6. Kvalifikacijos standartas

Visi gatavi koncentracijos matuokliai atitinka CE elektros saugos ir EMC sertifikatą bei ISO kokybės valdymo sistemos sertifikatą sertifikavimo dokumentai, prieinami vykdant užjūrio projektų pasiūlymus, eksporto muitinės formalumus ir trečiųjų šalių formalumus patikrinimas.

Kaip pasirinkti

1. Patvirtinkite dumblo terpės savybes ir pasirinkite sudrėkintą medžiagą

● Buitinių nuotekų dumblas (neutralus, mažai korozuojantis, nedidelis organinis tepalas, pH 6–9)

Pasirinkite standartinį sutirštinto SUS304 nerūdijančio plieno sudrėkintą versiją, ekonomišką, derinkite įprastą aktyvųjį dumblą, grąžinamasis ir sutirštintas miesto nuotekų gamyklos dumblas.

● Galvanizavimo / cheminių pramoninių atliekų dumblas (rūgščių / šarmų korozija, daug chlorido, riebios liekanos, pH 1–5 arba 10–14)

Individualus SUS316L nerūdijančio plieno arba titano lydinio sudrėkintas korpusas, užtikrinantis stiprią antikoroziją, vengiant ilgalaikio cheminio poveikio erozija ir taškinė korozija.

● Didelio klampumo riebus dumblas iš maisto ir farmacijos nuotekų

Atnaujinkite vidinę sieną iki ypač veidrodinio poliravimo, kad sumažintumėte organinį sukibimą ir sutrumpintumėte priežiūros ciklą.

2. Patvirtinkite darbinės koncentracijos diapazoną ir tikslumo laipsnį

● Mažos koncentracijos biocheminis refliukso dumblas (0–5 masės %): pasirinkite matavimo diapazoną 0–10 masės %, tikslumo ±0,4 masės % standartą modelis; Normali darbinė koncentracija išlaiko 30–70 % visos skalės, kad būtų užtikrintas optimalus tikslumas.

● Vidutiniškai sutirštintas dumblas iš koncentracijos rezervuaro (5–30 masės %): standartinis diapazonas 0–50 masės % (pagrindinis modelis), tikslumas ± 0,3 ~ 0,4 masės %, plačiausiai naudojamas nuotekų nusausinimo tiekimo vamzdynui.

● Didelės koncentracijos koncentruotas dumblas po dumblo tirštiklio (30–55 masės %): pritaikytas diapazonas 0–55 masės % didelio tikslumo versija su optimizuotu vidiniu antiblokavimo algoritmu.

3. Suderinkite vamzdyno parametrus: kalibrą, darbinį slėgį ir vidutinę temperatūrą

(1) Flanšo kalibro pasirinkimas

● Įprastas nuotekų vamzdynas: DN65/DN80/DN100 standartinis flanšas (PN10), tiesiogiai atitinkantis pagrindinį dumblą tiekimo vamzdis;

● Didelio kalibro centralizuotas dumblo transportavimo vamzdynas: pasirinktinis DN125 ~ DN200 nestandartinis flanšo dydis pagal pradinis kliento vamzdyno matmuo.

(2) Darbinio slėgio suderinimas

● Įprastas gravitacijos srautas ir žemo slėgio siurblio padavimas (≤1,0 MPa): standartinis 1,0 MPa vardinio slėgio modelis;

● Didelio slėgio dumblo transportavimas dideliais atstumais (1,0–1,6 MPa): pritaikyta aukštam slėgiui atspari konstrukcija, įvertinta 1,6 MPa.

(3) Vidutinės temperatūros pasirinkimas

● Įprastas nuotekų dumblas (0~75 ℃): standartinė konfigūracija;

● Aukštos temperatūros karštas chemijos pramonės atliekų dumblas (75–90 ℃): pritaikyta aukštos temperatūros kompensuojama versija su atnaujintas vidinis temperatūros kompensavimo lustas.

4. Pagal PLC valdymo sistemą vietoje nustatykite signalo išvesties režimą

● Pagrindinis automatinis valdymas (siurblio greitį reguliuokite tik analoginiu signalu): standartinė 4–20 mA viena išvestis, suderinama su visos įprastos nuotekų gamyklos dažnio keitimo siurblių valdymo spintos.

● Sumanus centralizuotas valdymas + nuotolinis debesies duomenų stebėjimas: 4~20mA + pasirenkamas RS485 Modbus RTU dvigubas signalas išvestis, prijunkite centrinę PLC/SCADA sistemą, kad būtų galima atlikti nuotolinį duomenų įkėlimą, istorinių ataskaitų eksportavimą ir visą eilutę nepilotuojamas valdymas.

5. Pasirinkite apsaugos ir sprogimo laipsnį pagal montavimo aplinką

● Bendras vidaus nuotekų cechas (normali drėgmė, nėra degių dujų): Standartinis IP65 lietojo aliuminio siųstuvas korpusas, atsparus dulkėms ir vandeniui, skirtas kasdieninei drėgnai dirbtuvių aplinkai.

● Lauko vamzdyno įrengimas atvirame ore: laikykitės IP65 modelio ir papildomai pritaikyto lauko lietaus apsauginio dangtelio siųstuvui.

● Cheminių atliekų apdorojimo dirbtuvės su lakiosiomis degiosiomis dujomis: pritaikytas Ex d sprogimui atsparus sertifikuotas siųstuvas apvalkalas (sprogimui atsparus tipas), išlaikyti tarptautinį atsparaus sprogimui standarto sertifikatą.

6. Greito atrankos kontrolinis sąrašas klientams

Kodėl verta rinktis Sinou?

1. Pritaikytas MTTP, skirtas tik nuotekų dumblo darbo sąlygoms

Skirtingai nuo rinkoje esančių universalių kelių pramonės šakų koncentracijos matuoklių, mūsų didelio tikslumo pramoninių vamzdynų srutų koncentracijos matuoklis, skirtas nuotekų dumblo valymo projektui, yra specialiai optimizuotas komunaliniams aktyvuotiems. dumblas, gazuotas putotas dumblas ir pramoninis riebus liekamasis dumblas.

Atnaujintas išskirtinis intelektualinis anti-burbulas algoritmas efektyviai kompensuoja matavimo poslinkį, kurį sukelia mikro oro burbuliukai, atsirandantys dėl biocheminio baseino aeravimo. pramonės skausmo taškas; pilnas tiesioginio sklandaus srauto kanalas be vidinių negyvų kampų apsaugo nuo organinio dumblo sukibimas ir dumblo kaupimasis, labai sumažina vamzdynų užsikimšimo tikimybę nuotekų valymo linijoms. Iš anksto užprogramuoti įmontuoti jungties parametrai dumblo padavimo siurbliui ir automatinei flokulianto dozavimo sistemai, „plug and play“ įdiegus lauke be papildomų antrinių programavimo darbų.

2. Daugiarūšės antikorozinės medžiagos, tinkančios įvairioms nuotekų terpėms

Mes siūlome tris pasirenkamus sudrėkintus komponentus: standartinis sutirštintas SUS304 neutraliam buitinių nuotekų dumblui, SUS316L silpnoms rūgštinėms / šarminėms pramoninėms nuotekoms ir titano lydiniui stipriam koroziniam didelio chlorido galvanizavimui atliekų dumblas.

Vidinė sienelė palaiko smulkų poliravimą arba itin veidrodinį poliravimą, pritaikytą didelio klampumo riebiems gaminiams dumblas, akivaizdžiai prailginantis tarnavimo laiką sudėtingoje korozinėje nuotekų aplinkoje ir sumažinantis atsarginių dalių kiekį pakeitimo kaina ilgalaikio naudojimo metu.

3. Griežtas standartizuotas gamyklos modeliavimo testas prieš pristatymą

Kiekvienas paruoštas koncentracijos matuoklis praeina 36 valandų nepertraukiamo veikimo testą su savarankiškai paruoštais tikromis organinėmis medžiagomis nuotekų dumblas vietoj paprasto švaraus vandens kalibravimo.

Mūsų QC komanda tikrina matavimo tikslumą ir trukdžių apsaugą efektyvumas ir PLC jungties stabilumas imituojamoje vietoje dumblo svyravimų aplinkoje, efektyviai mažesnis gedimų dažnis po įrengimo vietoje ir sumažina klientų aptarnavimo po pardavimo darbo krūvį.

4. Užbaigti visuotinį sertifikavimą, kad būtų galima sklandžiai eksportuoti ir siūlyti projektus

Visi gaminiai turi oficialų CE sertifikatą, atitinkantį ES elektros saugos ir EMC standartus ir ISO kokybės vadybos sistemos sertifikavimas.

Pilnas originalių sertifikavimo dokumentų komplektas, gamyklinės patikros ataskaitos gali būti laisvai teikiamas užjūrio projektų konkursams, muitinės formalumams atlikti ir trečiosios šalies autoritetingam patikrinimui, padėti klientams išvengti prekių sulaikymo rizikos tarptautinės importo ir eksporto prekybos metu.

5. Lanksčios viso spektro pritaikytos paslaugos pagal asmeninius projekto poreikius

Mūsų techninė komanda teikia nemokamą parametrų suderinimo prieš pardavimą sprendimą pagal faktinius klientų duomenis vietoje įskaitant dumblo pH vertę, kietųjų medžiagų kiekio diapazoną, vamzdyno kalibrą, vidutinę temperatūrą ir darbinį slėgį.

Palaikymas pritaikytas matavimo diapazonas, flanšo specifikacija (DN50~DN200), signalo išvesties režimas (4-20mA / RS485 Modbus) ir Ex d sprogimui atsparus siųstuvas chemijos nuotekų dirbtuvėms su degiomis lakiosiomis dujomis, puikiai dera naujai statomiems ar seniems rekonstruotiems nuotekų valymo projektams.

6. Ekonomiškai efektyvi garantija po pardavimo ir profesionali techninė pagalba

Suteikiame 1 metų pilną mašinos garantiją, apimančią gamybos kokybės defektus, nemokamą sugadintos atsarginės dalies pakeitimą dalys garantiniu laikotarpiu. Visus metus teikiamos nemokamos techninės konsultacijos internetu visą gyvenimą; nuotolinis vaizdo įrašas Diegimo nurodymai ir parametrų derinimas pateikiami visiems užsakymams, o paleidimo vietoje paslauga gali bus organizuojamas didelio masto komunalinių nuotekų įrenginių pirkimas. Pasibaigus garantijai, klientai gali pirkti atsarginės dalys už tiesioginę gamyklos kainą, kad būtų galima kontroliuoti ilgalaikes instrumento eksploatavimo išlaidas.

Produkto bandomieji elementai ir bandymo duomenys

1. Žaliavų įvežimo patikrinimas

Nerūdijančio plieno medžiagos sudėties bandymas: SUS304 / SUS316L metalinių elementų kiekis atitinka nacionalinį standartą, atsparumas korozijai išlaikė 72h rūgščių ir šarmų įmirkimo testą be akivaizdžių duobių.

Elektroninių komponentų senėjimo testas: siųstuvas ir jutiklis veikia nuolat 96 valandas esant -20 ℃ ~ 70 ℃ aplinkai, duomenų svyravimas ≤±0,1 masės %.

2. Hidraulinio slėgio nuotėkio bandymas

Standartinis modelis atlaiko 1,5 karto didesnį vardinį darbinį slėgį (1,5 MPa) 30 min., nėra deformacijos, nėra prasisunkimo iš išorinės sienos; aukšto slėgio pritaikyta versija, išbandyta esant 2,4 MPa, visiškai sandari be nuotėkio.

3. Tikslumo kalibravimo testas

Bandymas su rūšiuotais standartiniais nuotekų dumblo mėginiais:

● Viso diapazono tikslumas: ±0,3 ~ 0,4 masės %; pakartojamumo paklaida ≤±0,2 masės %.

● Maža koncentracija (1 % ~ 10 %): paklaida＜0,3 masės %

● Vidutinė koncentracija (10 % ~ 40 %): paklaida＜ 0,35 masės %

● Didelė koncentracija (40–55 %): paklaida＜0,4 masės %

4. Anti-interference Performance Test

Mikro burbuliukų trukdžių bandymas: į dumblą įpilkite 5–12 % tūrio oro burbuliukų, išmatuotos vertės poslinkis ≤0,35 masės.

Mažų pluoštų priemaišų testas: pridėkite 0,5 % organinio pluošto, duomenų svyravimas leistino tikslumo diapazone.

5. Nepertraukiamo apkrovos modeliavimo testas

36 valandų nepertraukiamas veikimas su imituotu komunalinių nuotekų dumblu, suminis nuokrypis ≤±0,45 masės %. stabilus 4-20mA/RS485 signalo išėjimas.

6. Aplinkos apsaugos laipsnio testas

Apsaugos testas IP65: atsparus dulkėms, vandens purslų bandymas be vidinio vandens patekimo arba grandinės trumpo.

Sprogimui atsparus modelis: išlaikyti Ex d sprogimo sertifikavimo patikrinimą pagal atitinkamą standartą.

7. Signalo išvesties testas

4~20mA srovės išėjimo paklaida ≤±0,5%FS; RS485 Modbus ryšio duomenų priėmimo klaida = 0, nėra paketų praradimo tolimojo laidinio perdavimo.

8. Gatavo produkto atsitiktinis patikrinimas vietoje

5 % atsitiktinių mėginių ėmimas iš kiekvienos gamybos partijos, dar kartą patikrinkite visus aukščiau nurodytus elementus; nekvalifikuoti produktai yra tiesiogiai išmetami į metalo laužą ir atgamintas.
