Profesionali srieginių armatūros strypų lizdų gamykla

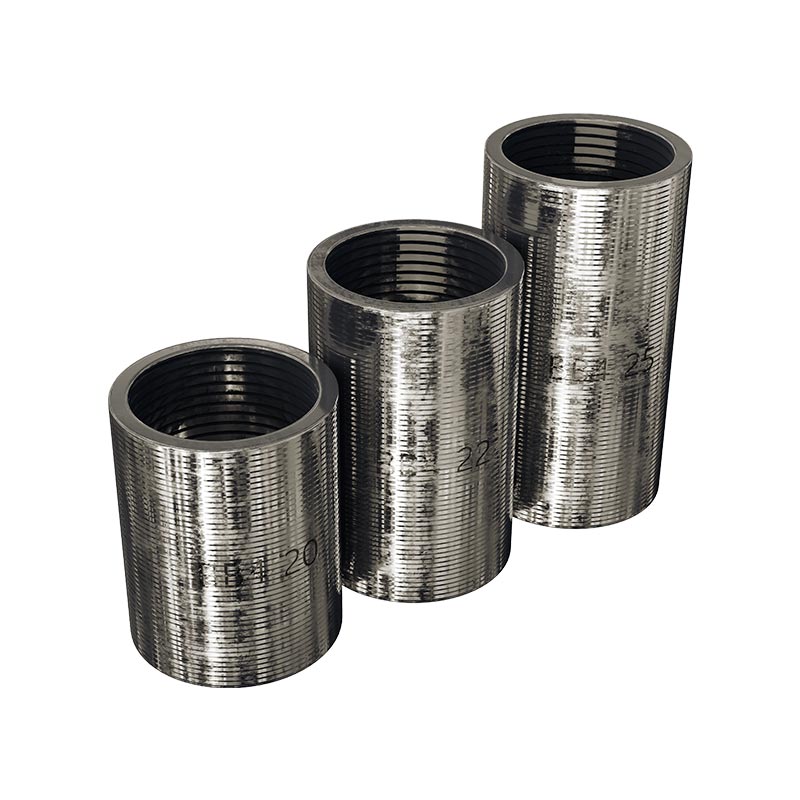

SINOU srieginis armatūros strypo lizdas yra tikslingas dvikryptis srieginis perėjimas, nepriklausomai ištirtas ir pagamintas įvairioms kietųjų ir skysčių atskyrimo nuotekų įrangos bazėms. Daugelis aplinkosaugos įrangos operatorių susiduria su bėda, kad po ilgalaikio šarminio dumblo ir vibracijos poveikio filtro plokščių spaustuvų, siurblio flanšų ir maišymo atramų pagrindo varžtų skylės yra korozijos, nuslysta ir nulupamos.

Pakeitus visą liejimo pagrindą atsiras didžiulis išjungimo nuostolis ir didelės atsarginių dalių kainos. Mūsų lizdas išsprendžia šį skausmo tašką dviguba vidinio ir išorinio sriegio perėjimo struktūra. Jis įmontuojamas į pažeistą pagrindo angą, kad būtų suformuotas naujas standartinis sriegis, nepjaustant, suvirinant ir neperdirbant įrangos korpuso.

Kelios metalo žaliavos ir rūšiuoti antikoroziniai paviršiaus procesai yra neprivalomi, tinkami augalų nuotekų dirbtuvėms, komunalinėms nuotekų stotims ir cheminio dumblo valymo linijoms maišyti.

Skirtingai nuo rinkoje esančių vienkartinių ekstruzinių lizdų, šį lizdą galima išardyti ir pakartotinai panaudoti vėliau atliekant kapitalinį remontą, efektyviai sumažinant ilgalaikes aplinkos inžinerinių projektų priežiūros išlaidas.

Unikalūs dvikrypčių sriegių struktūriniai pranašumai

(1)Dvikryptis per sriegis integruotas tuščias

Visas lizdas yra vientisas besiūlis ruošinys be sujungimo tarpo. Vidinis ir išorinis sriegiai eina per visą vamzdžio korpusą, vienodo sienelės storio konstrukcija leidžia išvengti įtempių koncentracijos, kurią sukelia dalinė plona sienelė ilgalaikio varžtų priveržimo ir įrangos vibracijos metu.

Pateikiami du išorinių kontūrų tipai: apvali lygi išorinė sienelė siaurai vidinei įrangos erdvei; vidurinis šešiakampis išorinis kraštas, patogus veržliarakčio užveržimas neslystant fiksavimo metu.

(2)Lankui optimizuotas sriegio danties profilis

Danties šaknis pritaikyta apskrito lanko perėjimo konstrukcijai, padidindama sąlyčio plotą tarp sriegio ir varžto. Palyginti su aštriu danties profiliu įprastomis lizdais, jis gali atsispirti pakartotinai kintamajai dumblo siurblio ir filtro preso hidraulinio cilindro vibracijai, todėl labai sumažėja danties ir sriegio slydimo rizika. Abiejuose galuose yra 30° kreipiančiosios nuožulnos, kurios pašalina aštrius įdubimus ir apsaugo nuo sriegio subraižymo montavimo metu.

(3) Veidrodinis poliruotas vidinių skylių apdorojimas

The inner wall of the thread is finely polished after rolling, which reduces the adhesion of cement fine sand and sludge crystals, avoids the problem that the bolt is stuck and difficult to disassemble after long-term immersion in wastewater.

(4) Įvairus antikorozinio sluoksnio dizainas

Atsižvelgiant į skirtingas nuotekų pH vertes, karštas cinkavimas, nerūdijančio plieno pasyvavimas ir nikelio sandarinimas yra sukonfigūruoti trys paviršiaus procesai, kurie ilgą laiką gali izoliuoti šarminio dumblo purslus, druskos rūką ir cheminę skysčio eroziją.

Daugybė medžiagų ir paviršiaus apsaugos nuo korozijos parinkčių

(1)ASTM A105 anglinis plienas + karštasis cinkavimas

Taikoma neutralioms nuotekoms, kurių pH vertė yra nuo 4 iki 11, pavyzdžiui, įprastoms betono maišymo įrenginių plovimo nuotekoms. Cinko dangos storis siekia daugiau nei 85 μm, praeina 72 valandų neutralios druskos purškimo bandymas, nebrangios ir brangios fiksuotos maišymo stoties įprastinės priežiūros savybės.

(2)SUS304 nerūdijantis plienas + ėsdinimo pasyvavimas

Tinka komunalinėms nuotekoms, kuriose yra chlorido pėdsakų ir nedidelio šarminio dumblo, pasyvavimo plėvelė sumažina organinių nešvarumų sukibimą, o tarnavimo laikas yra daugiau nei dvigubai ilgesnis nei cinkuoto anglinio plieno drėgnoje dirbtuvių aplinkoje.

(3) SUS316L nerūdijantis plienas + nikelio sandarinimo danga

Pritaikytas cheminėms nuotekoms su stipria rūgštimi ir stipriu šarmu, sudėtinis antikorozinis sluoksnis gali atsispirti ilgalaikei didelės koncentracijos cheminės terpės korozijai, o druskos purškimo bandymas pasiekia 500 valandų, o tai yra tinkamiausia medžiaga cheminio dumblo apdorojimo projektams.

Mokslinio gijų derinimo darbo principas

(1)Pažeistos skylės atkūrimo logika

Kai originalus pagrindo sriegis yra surūdijęs ir paslydęs, išorinis sriegiuoto armatūros strypo lizdo sriegis įsukamas į seną skylę, o viduje susidaro nepažeistas standartinis vidinis sriegis, todėl nereikia keisti brangaus siurblio ir filtro preso liejimo pagrindo, o priežiūros laikas sutrumpėja daugiau nei 70%.

(2)Skirtingo sriegio dydžio perėjimo funkcija

Kai varžto specifikacija nesutampa su įrangos pagrindo anga, dvigubo sluoksnio sriegio konstrukcija realizuoja dydžio konvertavimą, nekeičiant įrangos liejimo, o tai patogu atnaujinti seną importuojamą nuotekų įrangą.

(3) Vibracijos įtempių sklaidos mechanizmas

Padidėja išorinės sienelės ir pagrindo angos sąlyčio plotas, kuris išsklaido vietinį slėgį, susidarantį užrakinant varžtais, apsaugo nuo periodinės dumblo siurblio vibracijos ir išvengia antrinio pagrindo sriegio pažeidimo, atsirandančio dėl ilgalaikio veikimo.

(4) Vidutinės izoliacijos apsaugos logika

Tanki metalinė vamzdžio sienelė atskiria dumblą ir šarminį skystį nuo tiesioginio kontakto su įrangos netauriuoju metalu, sulėtina pagrindo oksidacijos ir korozijos greitį bei prailgina bendrą viso dumblo sausinimo įrangos komplekto tarnavimo laiką.

Pilnas dydžio specifikacijų duomenų lapas

Mokslinė atrankos nuoroda įvairioms nuotekų darbo sąlygoms

(1)Pirmiausia atskirkite vidutinį korozijos laipsnį

Betono maišymo įrenginio neutralus plovimo dumblas: pasirinkite cinkuoto anglinio plieno srieginį armatūros strypo lizdą;

Komunalinės buitinės nuotekos, kuriose yra nedidelis druskos kiekis: pasirinkite SUS304 modelį;

Cheminės gamyklos stiprios rūgšties ir šarmų dumblas turi pritaikyti SUS316L pritaikytą versiją.

(2)Patvirtinkite įrangos vibracijos dažnį

Didelės vibracijos padėtys, pvz., dumblo siurblio flanšas ir filtro preso hidraulinis pagrindas: rinkitės šešiakampį storasienį lizdą, kad pagerintumėte atsparumą atsipalaidavimui;

Mažos vibracijos įranga, tokia kaip dozavimo bako atrama, gali pasirinkti plonasienį apvalų tipą.

(3) Išmatuokite įrengimo vietos dydį

Siaura vidinė mažos sausinimo mašinos spintelės erdvė: įdėkite lygų apvalų trumpą lizdą;

Atviras didelisfiltro presasrėmas gali naudoti šešiakampes ilgas specifikacijas patogiam sukimo momento veikimui.

(4) Patikslinkite įrangos aptarnavimo ciklą

Ilgalaikis stacionarus nuotekų įrenginys, kuriam taikomi aukšti priežiūros sąnaudų kontrolės reikalavimai: pirmenybė teikiama nerūdijančio plieno serijoms, turinčioms ilgą tarnavimo laiką; Laikinos konstrukcijos mobilioji maišymo stotis gali pasirinkti ekonomišką anglinio plieno modelį.

Srieginio armatūros strypo lizdas ir ekstruzijos tipo lizdas: lyginamoji analizė

Tinkama visa komplektacija dumblo apdorojimo įranga

Šis srieginis armatūros strypo lizdas yra universali remonto detalė visai dumblo sausinimo gamybos linijai ir gali būti suderinta su šia pagrindine įranga, kad būtų sudaryta visa atraminė schema:

(1)Membraninio filtro presas:Pataisykite filtro plokštės tvirtinimo varžtų skyles ir tiekimo angos tvirtinimo sriegius

(2)Maišytuvas Maišytuvas:Atstatykite surūdijusį maišymo bako fiksuoto pagrindo siūlą

(3) Dumblo padavimo siurblys:Atnaujinkite siurblio flanšo ir guolio lizdo sriegį

(4) HDPE srutų vamzdynas:Pataisykite vamzdyno jungiamojo flanšo sriegį

(5)Purškimo kolonėlė:Rekonstruokite neutralizavimo skysčio bako fiksuotos atramos srieginę angą

Standartinė lauko diegimo seka ir tabu

(1)Standartiniai montavimo žingsniai

① Prieš montuodami plieniniu vieliniu šepečiu ir suslėgtu oru išvalykite visas rūdžių apnašas, dumblą ir metalines atplaišas pagrindo angoje.

② Pasirinkite srieginį armatūros strypo lizdą su atitinkamomis specifikacijomis, įsukite jį vertikaliai į angą dinamometriniu veržliarakčiu pagal medžiagos vardinį sukimo momentą.

③ Užrakinus lizdą, įsukite atitinkamą standartinį varžtą į vidinį sriegį ir patikrinkite sandarumą rankiniu būdu.

④ Siurblio ir filtro preso vibracijos padėtyse tolygiai užtepkite vidinį sriegį nuo sukibimo tepalo, kad išvengtumėte dumblo sukibimo.

(2)Diegimo tabu

① Nenaudokite žiaurios jėgos, kad sukdami lizdą vamzdžio veržliarakčiu viršytų vardinį sukimo momentą, nes tai sulaužys įrangos pagrindo angą.

② Nemontuokite lizdo įstrižai, nes tai sukels vienašališką įtempimą ir priešlaikinį sriegio pažeidimą.

③ Nenaudokite lizdų, kurių sriegių dydžiai nesutampa, kad priverstumėte surinkimą, dėl ko darbo metu susijungimas gali būti neužbaigtas ir laisvai nukristi.

④ Nepraleiskite sukibimą stabdančio tepalo aplinkoje, kurioje yra daug dumblų, kitaip varžtas įstrigs ir vėliau jį bus sunku išardyti.

Lengva kasdienės apžiūros ir reguliarios priežiūros schema

(1)Kasdieninis greitas patikrinimas per pamainą

Tiesiog stebėkite, ar atviras lizdo sriegis nėra dėmėtas daug dumblo ar rūdžių, ir laiku nuvalykite, jei yra susikaupusių.

(2)Kas dvi savaites atliekamas raktų patikrinimas

Sutelkite dėmesį į siurblio flanšo ir filtro plokštės tvirtinimo padėčių lizdų sandarumo patikrinimą ir vėl priveržkite, jei jie atsilaisvino.

(3) Kasmėnesinė įprastinė priežiūra

Ant atviro vidinio sriegio užtepkite antikorozinio ir sukibimo tepalo sluoksnį, kad išvengtumėte nuotekų purslų erozijos.

(4) Kas ketvirtį atliekama gili priežiūra

Išimkite dalį lizdų apžiūrai, pakeiskite gaminius su cinkuoto lupimo ir siūlų susidėvėjimu.

(5)Kasmetinis kapitalinis remontas

Išardykite ir patikrinkite visų pagrindinių įrangos pagrindų srieginius lizdus, ​​o senstančias jungiamąsias detales keiskite dalimis.

(6) Siūlomas keitimo ciklas

Cinkuotas anglinis plienaslizdas:8-12 mėnesių

SUS304 sriegiuotas armatūros strypo lizdas:20-28 mėn

SUS316L sriegiuotas armatūros strypo lizdas:36-48 mėn

Daugiamačiai gamyklos tikrinimo ir priėmimo standartai

(1)Žaliavos spektrinis aptikimas

Kiekviena plieno strypų partija paimama komponentų spektro tyrimui, siekiant užtikrinti atitiktį ASTM ir nerūdijančio plieno nacionaliniams standartams, o perdirbtų žaliavų laužo gamybai griežtai draudžiama.

(2)Tikslus sriegio patikrinimas

Naudokite profesionalius sriegių matuoklius, kad po vieną aptiktumėte gatavų gaminių vidinius ir išorinius sriegius, o žingsnio paklaida kontroliuojama ± 0,02 mm, kad būtų išvengta nesutapimo montavimo metu.

(3) Antikorozinio sluoksnio druskos purškimo bandymas

Atsitiktinis mėginių ėmimas nepertraukiamam druskos purškimo sendinimo bandymui pagal skirtingus paviršiaus procesus ir produktas kvalifikuojamas be rūdžių dėmių per nurodytą laiką.

(4) Sukimo momento sunaikinimo bandymas

Atlikite gatavų lizdų vardinio sukimo momento fiksavimo bandymą, kad sriegis nesugriūtų arba vamzdžio sienelė neįtrūktų esant standartinei apkrovai.

(5)Baigtas išvaizdos patikrinimas

Visiškas vizualinis kiekvieno lizdo patikrinimas, siekiant pašalinti gaminius su galvanizavimo lupimusi, sriegio deformacija ir susidūrimo įbrėžimais.

Užjūrio statybų kiemo tikrosios taikymo bylos

1 atvejis: didelė fiksuota paruošto mišinio gamykla JAE

Projekto paklausa:Pataisykite daugybę surūdijusių srieginių skylių filtravimo presuose ir dumblo siurblių pagrinduose po dykumos didelio smėlio šarminėmis nuotekomis.

Atitikimo schema:Visos specifikacijos cinkuoto anglinio plieno su sriegiu armatūros strypo lizdas.

Faktinis poveikis:Pagrindo keitimo dažnis sumažėja daugiau nei 70%, o kasmetinės dirbtuvių priežiūros išlaidos sutaupomos beveik 60%. Įranga stabiliai veikia trejus metus iš eilės aukštos temperatūros dykumos aplinkoje.

Kliento komentaras:Srieginį lizdą galima išardyti ir pakartotinai naudoti, o tai labai sutaupo mūsų atsarginių dalių pirkimo išlaidas.

2 atvejis: buitinių komunalinių nuotekų valymo stotis

Projekto paklausa:Atnaujinkite buitinių nuotekų tirštiklio maišymo atramą ir vamzdyno flanšo sriegį naudodami chlorido pėdsakus.

Atitikimo schema:SUS304 pasyvuotas sriegiuotas armatūros strypo lizdas.

Faktinis poveikis:Per dvejus nepertraukiamos eksploatacijos metus sriegis nenuslydo ir korozijos nebuvo, o dumblo vamzdyno nuotėkis buvo visiškai pašalintas.

Eksporto pakuotės apsaugos standartas

(1)Visi srieginiai armatūros strypų lizdai prieš pakavimą yra padengti antikoroziniu tepalu, kad būtų išvengta sriegio rūdžių gabenant ilgą jūrą.

(2)Rūšiuoti pagal specifikacijas ir supakuoti į atskirus vandeniui atsparius PE maišelius, į vidų įpilant sausiklio, kad izoliuotų drėgną orą talpykloje.

(3) Maži priedai supakuoti į kartonines dėžutes, o dideli lizdai tvirtinami mediniais rėmais, kad būtų išvengta susidūrimo ir siūlų įbrėžimų pakraunant ir iškraunant.

(4) Atraminiai suderinti varžtai supakuojami į atskirus mažus priedų maišelius ir pristatomi kartu su pagrindiniu gaminiu.

Gaminio garantija ir pasaulinė techninė pagalba

(1)Garantijos reglamentas:12 mėnesių garantija visiems srieginiams armatūros strypų lizdams nuo gamyklinio apdirbimo defektų; žalai, atsiradusioms dėl netinkamo modelio pasirinkimo ir netinkamo įrengimo, garantija netaikoma.

(2)Daugiakalbė nuotolinė paslauga:7 × 24 internetiniai vaizdo įrašai, skirti užsienio klientams, siekiant išspręsti diegimo ir suderinimo problemas.

(3) Greitas atsarginių dalių tiekimas:Visų specifikacijų sandėliavimas užsienyje, trumpas pristatymo ciklas, siekiant sumažinti įrangos išjungimo nuostolius.

(4) Patvirtinamieji dokumentai:Išsamius CE ir ISO sertifikavimo dokumentus galima pateikti užjūrio projektų konkursui ir muitinės formalumams atlikti.
