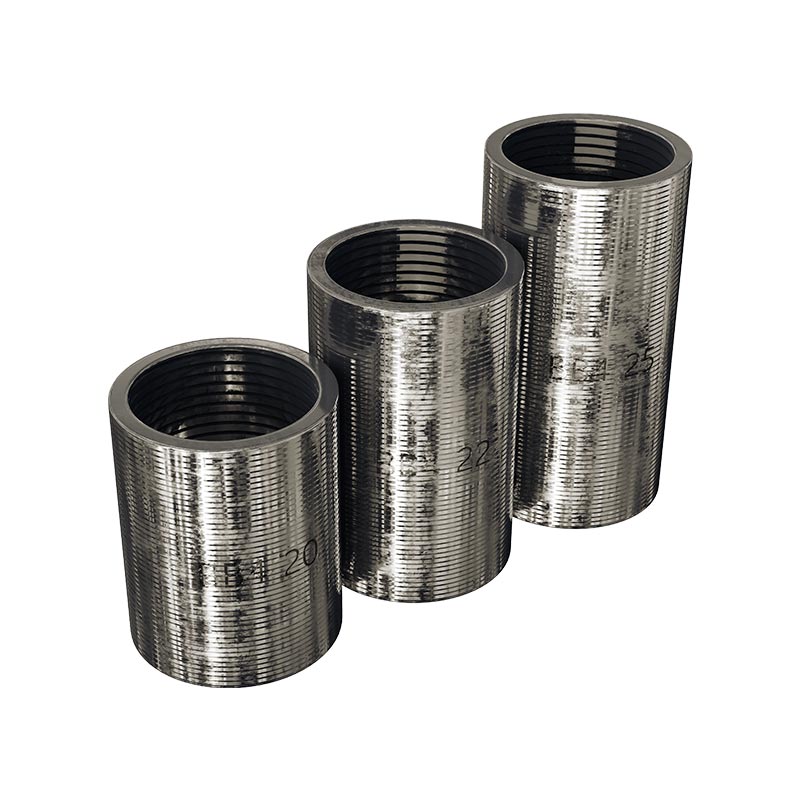

Srieginis armatūros strypo lizdas, skirtas dumblo sausinimo įrangos mechaninėms jungtims

SINOU yra specializuotas suderintų mechaninių atsarginių dalių, skirtų aplinkosaugos dumblo sausinimo įrangai, gamintojas, tiekia pritaikytą srieginio armatūros strypo lizdą, skirtą dumblo sausinimo įrangos mechaninėms jungtims.

Sukurta, skirta didelės drėgmės, rūgščių ir šarmų koroziniam dumblui darbo aplinka, dviejų vidinių ir išorinių sriegių tikslus apdirbimas pagerina filtro plokštės sujungimo stabilumą surinkimo, hidraulinių komponentų ir padavimo vamzdynų jungiamosios detalės; kelios pasirenkamos žaliavos rūšys, įskaitant anglį plienas, SUS304, SUS316L ir legiruotasis plienas, palaiko pasirinktines sriegio specifikacijas, ilgio ir paviršiaus apsaugą nuo rūdžių. suderinkite skirtingų gamintojų dumblo sausinimo mašinas, efektyviai ištaisykite pažeistas varžtų skyles ir išplėskite visą įrangą aptarnavimo ciklas.

Produkto informacija

1. Bendros struktūrinės detalės

(1) Standartinė pilnai cilindrinė integruota tuščia konstrukcija, galimi du pagrindiniai kėbulo tipai: lygi apvali išorė sieninis ir vidurinis šešiakampis išorinis profilis, skirtas priveržti veržliarakčiu. Šešiakampė vidurinė konstrukcija turi efektyvų veržliaraktį suspaudimo padėtis, patogi montuoti pagal sukimo momentą ant filtro preso rėmo neslystant priveržimas; lygus apvalus tipas tinka siauram, ribotos erdvės įrengimui kompaktiško vandens nusausinimo mašinos korpuse.

(2) Dviejų sluoksnių vidinis ir išorinis pilnas sriegis integruotas apdirbimas, tuščiaviduris dizainas, einantis per visą lizdo korpusą. Išorinis sriegis užsifiksuoja įrangos pagrindo tvirtinimo angoje, vidinis sriegis atitinka standartinę jungtį varžtas; vienodas sienelės storis nuo 3 mm ~ 12 mm pagal specifikaciją, nėra plonos sienelės, kad būtų išvengta įtrūkimų esant ilgalaikiam vibracijos priveržimui.

(3) Nuožulnios perėjimo konstrukcija abiejuose vidinio ir išorinio sriegio angos galuose, 30° kreipiamasis nusklembimas pašalina aštrius sriegis, veiksmingai apsaugo nuo sriegio danties įbrėžimų montuojant įsukant ir išvengia sriegio danties įdubimo sukeltas priverstinio surinkimo vietoje.

2. Tiksliojo sriegio apdirbimo detalės

(1) Visiems vidiniams ir išoriniams sriegiams taikomas vienkartinis CNC visiškai automatinis sriegio valcavimo formavimas, kontroliuojama sriegio tolerancija esant 4H/4g~6H/6g tikslumo laipsniui, žingsnio paklaida ≤±0,02 mm, visiškai suderinama su metrine, NPT, BSP trimis pagrindiniais sriegiais standartai (įprasto dydžio M6 ~ M36, galimas nestandartinis colių sriegis).

(2) Optimizuotas antivibracinis danties profilis, specialiai pritaikytas dumblo dehidratacijai aukšto dažnio vibracijai Darbinė būklė: lanko perėjimas tarp sriegio danties šaknies ir danties viršaus efektyviai padidina sukandimo plotą su varžtu apsaugo nuo sriegio slydimo ir dantų iššukimo veikiant ilgalaikei kintamajai tiekimo siurblio ir filtro preso vibracijai hidraulinis dažnas start-stop.

(3) Vidinio sriegio vidinė skylė puikiai poliruojama, po sriegio apdorojimo pašalinkite mikroskopines šerdes; venkite smulkaus dumblo dalelės, patenkančios į sriegio tarpą, sukelia prilipimą ir vėliau išmontavimo gedimą drėgno dumblo purslų aplinkoje.

3. Sudrėkintos žaliavos detalės

4. Išsami informacija apie paviršiaus antikorozinį apdorojimą

(1) Karštas cinkavimas (anglies plienui): cinko sluoksnio storis ≥85 μm, pilna išorinės sienelės ir sriegio danties danga paviršius, išlaikyti 72h neutralaus druskos purškimo testą be rūdžių dėmės, blokuoti drėgmę ir nedidelę druskos koroziją nuo dumblo purslų.

(2) Beicavimo pasyvavimas + veidrodinis poliravimas (SUS304): pašalinkite paviršiaus apdirbimo įtampą ir mikroskopinį metalo tarpą, sumažinti dumblo organinių medžiagų sukibimą su išoriniu paviršiumi, pritaikyti drėgną dumblo purslų aplinką dirbtuvės.

(3) Nikeliavimas + antikoroziniai sandarinimo dažai (SUS316L): dvigubas kompozitinis antikorozinis sluoksnis, apskritai uždarytas izoliacija nuo stiprių rūgščių / šarmų cheminių skysčių purslų, pasiekti 500h druskos purškimo antikorozinį standartą atšiauriems cheminio dumblo darbo būklė.

Pasirenkama sausa apsauganti nuo sulipimo danga: ypač aukštos temperatūros apsauga nuo lipnumo tepalo išankstinė danga ant vidinio sriegio kliento aukštos temperatūros karšto dumblo įranga, venkite sriegių klijavimo po ilgalaikio veikimo.

Pagrindinės funkcijos įvadas

1. Sriegio perėjimo ir sujungimo principas

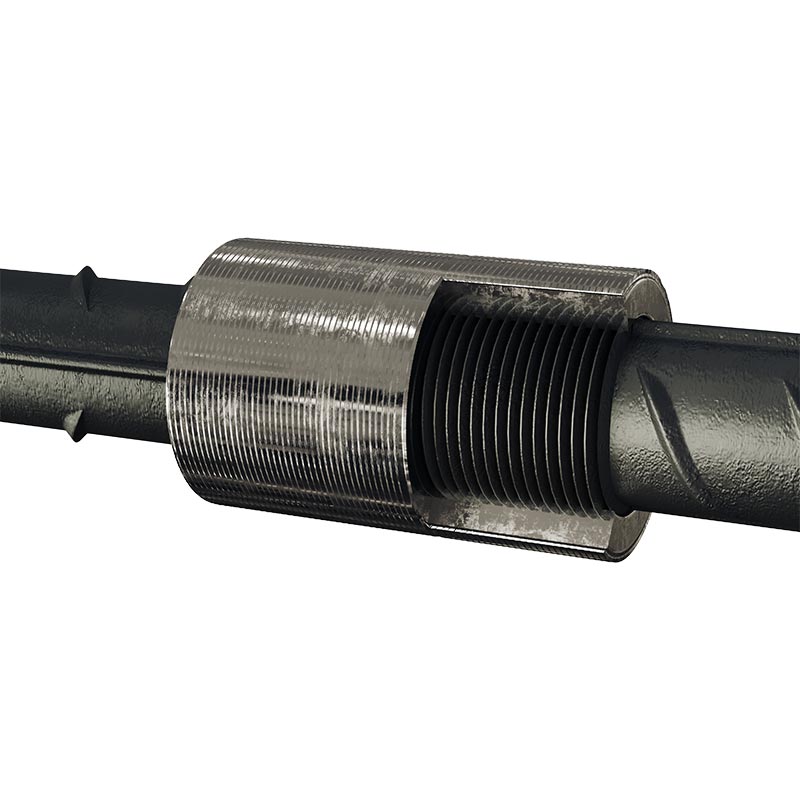

Dvisluoksnė vidinio ir išorinio sriegio struktūra: išorinis sriegis užsifiksuoja į įrangos pagrindo varžto angą, vidinis sriegis atitinka atraminį varžtą; realizuoti skirtingą sriegio dydžio konvertavimą tarp jungiamųjų detalių ir įrangos bazės be modifikuojant pagrindinės įrangos liejimo struktūrą.

2. Pažeisto sriegio taisymo mechanizmas

Jei norite, kad ant filtro preso/siurblio pagrindo būtų originalios slydimo, aprūdijusios ir nuluptos varžto skylės, įstatykite atitinkamą srieginį lizdą atstatyti kvalifikuotą standartinį vidinį sriegį, atsisakyti brangaus viso liejinio keitimo ir sutaupyti priežiūros išlaidas.

3. Antivibracinė sutvirtinimo logika

Padidėjęs kontakto plotas tarp lizdo ir pagrindo angos išsklaido varžto tvirtinimo įtampą, efektyviai periodiškai buferį vibracija nuo dumblo siurblio ir filtro preso hidraulinio suspaudimo, kad būtų išvengta ilgalaikio antrinio sriegio pažeidimo nuolatinis veikimas.

4. Vidutinės izoliacijos antikorozinė funkcija

Tanki lizdo metalinė sienelė izoliuoja dumblo drėgmę, rūgščių ir šarmų purslus nuo tiesioginės įrangos pagrindo erozijos vidinis sriegis, sulėtinti netauriųjų metalų koroziją ir pailginti įrangos tarnavimo laiką.

Eksploatavimo atsargumo priemonės

1. Išankstinis diegimo paruošimas

Prieš montuodami, visiškai išvalykite likutinį dumblą, rūdžių šiukšles ir susidėvėjusias metalines sruogas montavimo angos viduje; vengti pašalinės dalelės įstrigo tarp lizdo ir pagrindo, dėl ko sriegis neužsifiksuoja ir atsilaisvina.

2. Montavimo specifikacija

Srieginis armatūros strypo lizdas, skirtas dumblo sausinimo įrangai, mechaninėms jungtims vertikaliai į angą su sukimo momento veržliarakčiu, kontroliuoti priveržimo momentą pagal medžiagos specifikaciją; per didelis priveržimas lengvai sukelia pagrindo skylės įtrūkimą, nepakankamas sukimo momentas po operacijos atsipalaiduoja veikiant vibracijai.

3. Kasdieninė apžiūra

Kas 15 dienų patikrinkite rakto padėties lizdų (filtro plokštės spaustuko, siurblio flanšo) tvirtinimo būklę, ar nėra didelio dumblo dehidratacijos gamybos linija; Nustačius neįprastą laisvumą, laiku pakeiskite deformuotus ar korozijos pažeistus lizdus.

4. Speciali korozijos aplinkos priežiūra

Cheminių rūgščių / šarmų dumblo dirbtuvėse kiekvieną mėnesį ant atviro vidinio sriegio reguliariai užtepkite lubrikantą nuo sulipimo venkite dumblo kristalizacijos, kad siūlai priliptų ir netrukdytų išmontuoti.

5. Ilgalaikė išjungimo apsauga

Patepkite antikoroziniu tepalu ant visų atvirų movos sriegių, jei įranga sustoja ilgiau nei 30 dienų, apvyniokite raktų tvirtinimo detales vandeniui atsparus plastikas, apsaugantis nuo drėgmės rūdžių tuščiosios eigos metu.

Produktų palyginimas su konkurentais

Tinkama pagalbinė įranga

1. Šerdies suderinimo įranga: membraninio filtro presas

Naudojamas filtro plokštės tvirtinimo mazgui, tiekimo angos filtro audinio tvirtinimo sriegio taisymui, sugadintam originalui pakeisti srieginės jungiamosios detalės, stabilizuojančios filtro audinio suspaudimo efektą ir sumažinančios filtro nuotėkį iš tiekimo angos.

2. Kintamo dažnio dumblo padavimo siurblys

Suderinkite siurblio flanšo jungiamąjį varžto pagrindą, guolio lizdo varžto skylę; taisyti sriegio dilimą, kurį sukėlė ilgalaikis smėlis dumblą pernešanti vibracija, apsaugo nuo siurblio korpuso laisvo nuotėkio.

3.Diržo tipo dumblo nusausinimo mašina

Montuoti ant ritininio įtempimo pagrindo ir grandiklio tvirtinimo detalės; išspręsti sriegio korozijos atsipalaidavimą, kurį sukelia nuolatinis dumblo vandens purslai, nusausinimo volas stabiliai veikia.

4. Automatinė flokulianto dozavimo įranga

Naudojamas dozuojant vamzdyno jungtis ir spintelės fiksuoto pagrindo sriegio perėjimą, kad būtų išvengta vamzdyno jungties nuotėkio, kurį sukelia laisvas siūlas po dozavimo skysčio korozija.

5. Pagalbinės atsarginės dalys: tinkami standartiniai varžtai ir tepalas nuo užspaudimo

Pateikite suderintus standartinius atitinkamo sriegio dydžio varžtus ir specialų dumblui atsparų tepalą, apsaugantį nuo suspaudimo, kaip pasirenkami priedai, skirti kliento pirkimui iš vieno langelio.

Prieš ir po įdiegimo efekto palyginimas

1.Įrangos priežiūros dažnio keitimas

● Prieš: originalus pagrindo sriegis lengvai paslysta ir rūdija, reikia keisti 2–3 kartus per mėnesį, dažnai gamybos sustabdymas techninei priežiūrai.

● Po: Įdiekite antikorozinį pritaikytą srieginį lizdą, pakeitimo ciklas pratęsiamas iki 8–12 mėnesių, sumažinkite įrangą išjungimo prastovos daugiau nei 70%.

2. Atsarginių dalių išlaidų taupymas

● Prieš: dėl dažno viso pagrindo liejimo keitimo kas ketvirtį buvo išleidžiamos didelės atsarginių dalių išlaidos.

● Po: nebrangus kištukinio lizdo remontas vietoj pagrindo keitimo, kasmet sumažinkite susijusių atsarginių dalių kainą 55–72 %.

3.Įrangos veikimo stabilumas

● Prieš: laisvi sriegiai sukelia armatūros poslinkį, filtrato nuotėkis ir nenormali siurblio vibracija, nestabilus dumblas sausinimo efektas.

● Po: tvirta sriegio jungtis sumažina nuotėkio greitį, filtro presas ir vandens tiektuvas nuolat veikia stabiliai, dumblo pyragas drėgmė išlieka numatytame diapazone.

4. Lauko priežiūros darbo sąnaudos

● Prieš: Technikai kiekvieną savaitę skiria daug darbo valandų pakartotiniam sriegio taisymui ir jungiamųjų detalių keitimui.

● Po: Vienkartinis lizdo įrengimas ilgalaikiam stabiliam naudojimui, akivaizdžiai sumažinkite kasdienės priežiūros darbo sąnaudas.
