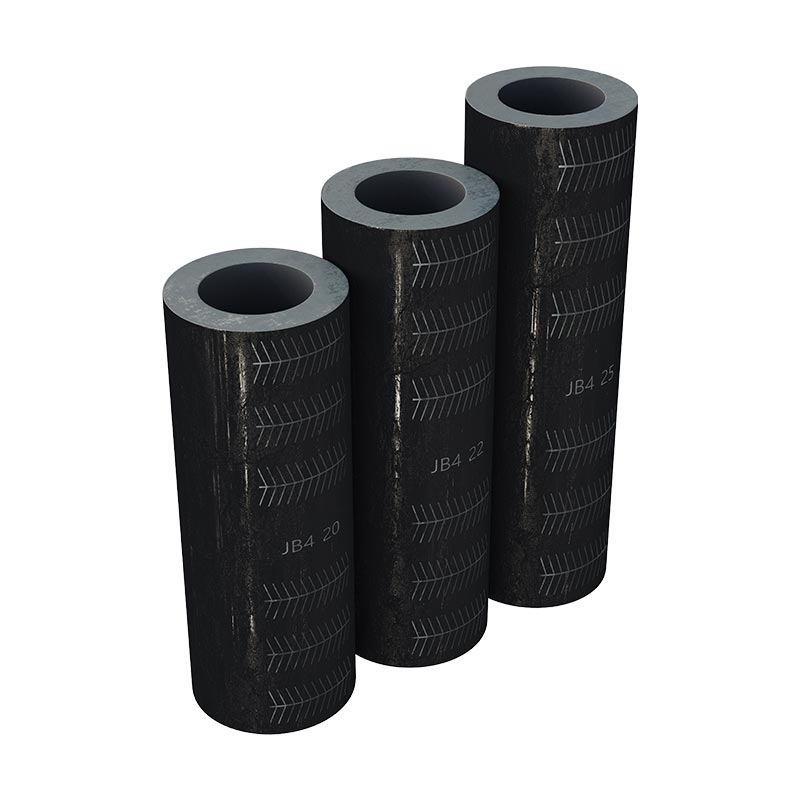

Individualizuotos suspaudimo armatūros strypų lizdų gamykla

SINOU suspaudimo armatūros strypo lizdas yra speciali be sriegio jungiamoji įvorė, nepriklausomai sukurta stiprios vibracijos dumblo sausinimo įrangai. Skirtingai nuosrieginiai armatūros strypų lizdaikurių tvirtinimas priklauso nuo varžtų tinklelio, šis suspaudžiamas armatūros strypo lizdas atsisako visų sriegių konstrukcijų ir naudoja vientisą besiūlio plieno kalimo ruošinį.

Jis remiasi išoriniu hidrauliniu įrankiu, kad išspaustų ir sukurtų plastines deformacijas, sudarant tvirtą nulinio tarpo apvyniojimą su įrangos velenu, kuris puikiai apsaugo nuo sriegio slydimo, korozijos ir danties lūžimo dėl ilgalaikio dumblo purslų ir kintančios vibracijos.

Visas komplektas turi didelę ašinę ir radialinę laikomąją galią, plačiai naudojamas dumblo tiektuvų velenų tvirtinimui,membraniniai filtrų presaiir rezervuarų maišytuvai maišymo įrenginių nuotekų stotyse, komunalinio dumblo apdorojimo aikštelėse.

Galimos įvairios plieno žaliavos ir paviršiaus apdorojimas nuo rūdžių, kad būtų galima pritaikyti neutralią, silpną rūgštinę ir silpną šarminę dumblo aplinką, veiksmingai sumažinti dažną veleno atsipalaidavimą, nenormalią vibraciją ir srutų nuotėkio gamybos linijų gedimus.

Unikalus hidraulinio suspaudimo fiksavimo principas

Pagrindinė suspaudimo armatūros strypo lizdo konstrukcija yra šalto ekstruzijos trukdžių pritaikymo technologija be sriegio sujungimo, visa darbo logika yra tokia:

(1) Vidinė originalaus gatavo lizdo anga yra šiek tiek didesnė už išorinį įrangos veleno skersmenį, kurį galima lengvai uždėti ant veleno rankiniu būdu be stipraus smūgio išankstinio montavimo metu.

(2) Uždėkite specialų nešiojamąjį hidraulinį suspaudimo įrankį už lizdo išorinės sienelės, per hidraulinį siurblį įdėkite vienodą radialinį slėgį į lizdo korpusą.

(3) Besiūlis plieninis lizdas sukuria kontroliuojamą plastikinę susitraukimo deformaciją veikiant hidrauliniam slėgiui, vidinė skylė yra sandariai apvyniota aplink veleno paviršių, kad susidarytų viso paviršiaus nulinio tarpo kontaktas.

(4) Po slėgio sumažinimo metalas suformuoja nuolatinę elastinę išankstinio suveržimo jėgą, sukuriančią didžiulę trintį tarp vidinės sienelės ir veleno išorinio apskritimo, kad išlaikytų sukimo momentą ir ašinį įtempimą.

(5) Net ir esant ilgalaikei nepertraukiamai dumblo siurblio ir filtro preso hidraulinio grįžtamojo judėjimo vibracijai, nebus suklio sukimosi apskritime ir ašies poslinkio, todėl iš esmės pašalinamas paslėptas laisvo veleno jungties pavojus, kurį sukelia sriegio gedimas.

Integruotų kalimo konstrukcijų pranašumai

(1) Integruotas besiūlis karšto kalimo ruošinys

Jokio segmentinio suvirinimo ar sujungimo lizdo viduje, vidinis metalo grūdelis yra ištisinis ir tankus, be vidinių porų ir liejinių smėlio skylių. Jis gali atlaikyti milijonus kintamos vibracijos ciklų be nuovargio įtrūkimų, daug didesnį konstrukcinį stabilumą nei suskaidytos srieginės įvorės.

(2) Vienodas sienos storio įtempių optimizavimo dizainas

R&D komanda naudoja baigtinių elementų įtempių modeliavimą, kad optimizuotų sienelės storio pasiskirstymą, išvengtų vietinės įtempių koncentracijos hidraulinio suspaudimo metu, išvengtų vienašališko susitraukimo ir netolygaus veleno apvyniojimo.

(3) Lygus vidinis ir išorinis paviršiai be aštrių kraštų

Vidinė anga yra tiksliai pasukta ir poliruota, kad būtų pašalintos įbrėžimai, nebūtų subraižytas veleno paviršius gniuždant; išorinė sienelė lygi cilindro formos, nėra išsikišusios konstrukcijos, siauroje įrangos dėžėje nesunku kaupti dumblą ir dumblą.

(4) Uždara dvisluoksnė antikorozinė danga

Visas gabalas gali būti karštai cinkuotas arba užsandarintas aukštos temperatūros nikeliu, antikorozinis sluoksnis yra glaudžiai sujungtas su plieno matrica, nėra lengva nulupti hidraulinio ekstruzijos metu, išlaikyti ilgalaikes antikorozines savybes dumblo purslų aplinkoje.

Visas medžiagų ir antikorozinio paviršiaus parinktys

(1) 45# didelio stiprumo anglinis plienas (standartinė versija)

Pagrindinė žaliava įprastai komunalinio neutralaus dumblo aplinkai, integruotas karštas kalimas, atsparumas tempimui ≥350 MPa, suderintas karštojo cinkavimo apdorojimas, išlaikyti 72 valandų neutralios druskos purškimo testą, ekonomiškai naudinga daugeliui maišymo įrenginių nuotekų projektų.

(2) SUS304 nerūdijantis plienas (vidutinio korozijos tipo)

Tinka nuotekoms, kuriose yra chlorido pėdsakų ir silpno šarminio dumblo, ėsdinimo pasyvavimo paviršius, nerūdija net ir ilgalaikėmis drėgnomis dirbtuvių sąlygomis, labai pailgintas keitimo ciklas.

(3) SUS316L nerūdijantis plienas (pritaikytas nuo sunkios korozijos)

Pritaikytas cheminėms nuotekoms, kuriose yra daug druskos ir vidutinės rūgšties bazės, sudėtinis nikelio sandarinimo antikorozinis sluoksnis, atsparumas druskos purškimui iki 500 val., pritaikytos atšiaurioms cheminio dumblo darbo sąlygoms.

Vieninga visos serijos techninių specifikacijų diagrama

Praktinis atrankos vietoje vadovas, pagrįstas veleno darbo sąlygomis

(1) Patvirtinkite tikrąjį veleno išorinį skersmenį

Su apkaba tiksliai išmatuokite veleno dydį, pasirinkite atitinkamą suspaudimo armatūros strypo lizdo vidinės angos specifikaciją, per didelis tarpas sukels nepakankamą laikymo jėgą po suspaudimo.

(2) Teisėjo įrangos vibracijos intensyvumas

Aukšto dažnio vibracijos įranga, tokia kaip dumblo padavimo siurblys ir filtro hidraulinis velenas, pasirenkamas storasienis sustiprintas modelis; Mažos vibracijos mažas maišytuvas gali atitikti standartinę plonasienę specifikaciją.

(3) Atskirkite nuotekų korozijos lygį

Neutraliai maišomas augalų dumblas:pasirinkti cinkuotą 45# anglinį plieną;

Komunalinės nuotekos su chloridu: SUS304;

Cheminis rūgščių ir šarmų dumblas:pritaikyta SUS316L medžiaga.

(4) Patvirtinkite diegimo vietos dydį

Kompaktiška vidinė įrangos dėžutė, pasirinkite trumpą plonasienį lizdą; Atviras didelis filtro rėmas gali naudoti ilgų storų sienelių specifikaciją, kad būtų galima išlaikyti didesnį sukimo momentą.

(5) Įrengtų hidraulinių įrankių paklausa

Jei vietoje nėra suspaudžiamojo hidraulinio siurblio, galime pateikti atraminį nešiojamąjį hidraulinį įrankį kaip vieno langelio suderinamą priedą.

Suspaudžiamas armatūros strypo lizdas VS srieginis armatūros strypo lizdo kontrastas

Visą komplektaciją atitinkanti dumblo sausinimo įranga

Šis suspaudžiamas armatūros strypo lizdas yra specialus veleno fiksavimo priedas, skirtas stiprios vibracijos dumblo gamybos linijai:

(1) Membraninio filtro presas:Hidraulinio cilindro velenas, filtro plokštės ritininio veleno fiksuota jungtis

(2) Kintamo dažnio dumblo padavimo siurblys:Variklio išėjimo velenas, guolio lizdo veleno fiksavimas

(3) Vertikalus maišytuvo maišytuvas:Maišymo pagrindinio veleno apačioje fiksuotas lizdas

(4) HDPE srutų vamzdyno vožtuvas:Rotacinio vožtuvo veleno padėties nustatymo jungtis

(5) Automatinis flokulianto dozavimo aparatas:Maišant mažą veleno jungtį

Standartinis hidraulinio preso montavimo procesas ir draudžiamos operacijos

(1) Atlikite diegimo veiksmus

①  Kruopščiai nupoliruokite ir nuvalykite veleno išorinį paviršių, pašalinkite rūdžių apnašas, dumblą ir metalo įdubas, kad išvengtumėte netolygaus apvyniojimo dėl pašalinių medžiagų.

② Rankiniu būdu įkiškite suspaudimo armatūros strypo lizdą į nurodytą veleno montavimo padėtį, sureguliuokite į horizontalią ir bendraašią būseną.

③ Pritvirtinkite padalintą hidraulinio presavimo formą ant išorinės sienos, prijunkite hidraulinio siurblio vamzdyną ir pirmiausia atlikite slėgio bandymą.

④ Pamažu didinkite pagal standartinį modelį atitinkantį slėgį, pasiekę vardinę vertę palaikykite slėgį 15 sekundžių, kad susidarytų stabili plastinė deformacija.

⑤ Atleiskite hidraulinį slėgį ir išimkite įrankį, rankiniu būdu pasukite lizdą, kad patikrintumėte, ar ašis nesisuka, tada užbaikite montavimą.

(2) Griežtai uždraustos operacijos

① Uždrauskite greitą viršslėgio padidinimą, viršijantį vardinę hidraulinę vertę, nes dėl to lizdas įtrūks ir deformuosis.

② Nemontuokite lizdo įstrižai, dėl to vienašalis plonas apvyniojimas ir vietinis velenas atsilaisvins.

③ Draudžiama daužyti lizdą geležiniu plaktuku, o ne hidrauliniu suspaudimu, nes tai sukels vietinius streso pažeidimus.

④ Nenaudokite suspausto lizdo išmontavę pakartotinai, plastikinės deformacijos atstatyti nepavyks ir bus prarasta laikymo jėga.

Paprastas periodinės apžiūros ir priežiūros planas

(1) Kasdienis vizualinis patikrinimas

Stebėkite, ar eksploatacijos metu nenormaliai dreba įrangos velenas, įvertinkite, ar suspaudimo lizdas nėra išlaikantis jėgos dėl vibracijos būsenos.

(2) Kas dvi savaites atliekamas raktų patikrinimas

Sutelkite dėmesį į dumblo siurblio ir filtro preso veleno jungties padėtį, patikrinkite, ar veikimo metu nėra neįprasto triukšmo.

(3) Kas ketvirtį atliekamas gilus patikrinimas

Sustabdykite mašiną ir išardykite periferinę apsauginę plokštę, kad stebėtumėte, ar išorinėje sienelėje nėra korozijos ir antikorozinio sluoksnio nusilupimo.

(4) Kasmetinis kapitalinis remontas

Įvertinkite veleno veikimo vibraciją, jei atsiranda akivaizdus virpėjimas, laiku pakeiskite naują suspaudžiamą armatūros strypo lizdą.

(5) Nurodytas tarnavimo laikas

45# anglinio plieno cinkuotas modelis:10-16 mėnesių

SUS304 nerūdijančio plieno modelis:24-30 mėnesių

SUS316L pritaikytas modelis:36-42 mėnesiai

Griežta gamyklinė kelių grandžių kokybės tikrinimo sistema

(1) Žaliavos spektrinis bandymas

Kiekviena plieno ruošinių partija atlieka viso elementų spektro aptikimą, kad pašalintų nekvalifikuotą perdirbtą plieną ir būtų užtikrintas kalimo pagrindinės medžiagos tankis.

(2) Karšto kalimo ir formavimo patikrinimas

Po aukštos temperatūros vientiso kalimo, kiekvienas ruošinys ultragarsu aptinkamas dėl vidinių defektų, kad būtų išvengta paslėptų įtrūkimų.

(3) Matmenų tikslumo apžiūra

Skaitmeninis mikrometras aptinka vidinę angą, išorinį skersmenį ir ilgį po vieną, matmenų paklaida reguliuojama ±0,1 mm.

(4) Hidraulinio suspaudimo modeliavimo bandymas

Atsitiktinis mėginių ėmimas imituoja standartinį hidraulinį slėgio ekstruziją, patikrinkite lizdo susitraukimo deformacijos vienodumą.

(5) Druskos purškimo antikorozinis bandymas

Atlikite nuolatinį druskos purškimo senėjimo bandymą pagal skirtingus paviršiaus amatus, kvalifikuotus prieš patekdami į gatavo produkto sandėlį.

(6) Gatavo produkto išvaizdos patikra

Prieš pristatydami išvalykite kištukinius lizdus su cinkavimo lupimu, susidūrimo deformaciją ir paviršiaus įbrėžimus.

Pasauliniai inžineriniai nekilnojamojo taikymo projektai

1 projektas: Didelė užpildų maišymo gamykla, Viduriniai Rytai

Darbo būklė:Didelio smėlio šarminio dumblo padavimo siurblys ilgalaikis didelės vibracijos veleno gedimas

Suderinimo schema:Standartinis 45# cinkuotas suspaudžiamas armatūros strypo lizdas

Faktinis poveikis:Po transformacijos suklio nenormalus vibracijos gedimas visiškai pašalinamas, techninės priežiūros prastovos sumažinamos 75%, stabilus nepertraukiamas veikimas daugiau nei 2 metus.

Kliento įvertinimas:Hidraulinis suspaudžiamas fiksavimas yra labai tvirtas, nereikia dažnai priveržti, kaip srieginės jungiamosios detalės.

2 projektas: savivaldybės dumblo dehidratacijos stotis, Pietryčių Azija

Darbo būklė:Juostinis vandens nusausinimo ritininis velenas lengvai paslysta po drėgnomis buitinėmis nuotekomis

Suderinimo schema:SUS304 pasyvuotas suspaudžiamas armatūros strypo lizdas

Faktinis poveikis:Jokio veleno poslinkio ir srutų nuotėkio po 18 mėnesių nepertraukiamos gamybos.

Eksportuokite susidūrimo apsaugotos pakuotės specifikacijas

(1) Vienkartinio suspaudimo armatūros strypo lizdas yra apvyniotas antikorozine alyvos plėvele, kad būtų išvengta įbrėžimų transportavimo metu.

(2) Klasifikuokite pagal specifikacijas ir sudėkite į sandarius vandeniui atsparius plastikinius maišelius su sausikliu, kad išvengtumėte drėgnų rūdžių gabenant jūra.

(3) mažo dydžio lizdai supakuoti į smūgiams atsparias dėžutes; didelio dydžio storasieniai modeliai tvirtinami mediniais rėmais, kad būtų išvengta ekstruzijos deformacijos.

(4) Atraminiai hidrauliniai įrankiai supakuoti į atskiras smūgiams atsparias medines dėžes ir tiekiami kartu su lizdais.

Gamyklos sertifikatai ir aptarnavimo po pardavimo sąlygos

(1) Visos kvalifikacijos:CE mechaninės saugos sertifikatas, ISO9001 gamyklos patikrinimo ataskaita, parama užsienio siūlymams ir muitinės formalumams.

(2) Garantijos diapazonas:12 mėnesių kokybės garantija gamykliniams kalimo defektams; žalai, atsiradusioms dėl netinkamo hidraulinio slėgio ir netinkamo įrengimo, garantija netaikoma.

(3) Pasaulinė techninė tarnyba:7 × 24 daugiakalbis nuotolinis hidraulinio įrengimo nurodymas, dideli užsakymai gali organizuoti techninius mokymus vietoje.

(4) Greitas atsarginių dalių tiekimas:Užjūrio sandėlio atsargos pagal visas specifikacijas, sutrumpinkite pristatymo ciklą, kad sumažintumėte gamybos linijos prastovą.
