Didelio našumo koncentracijos matuoklio gamykla

SINOU yra profesionalus pramoninių srutų koncentracijos matuoklių gamintojas ir pasaulinis tiekėjas. Nepriklausomai kuriame du pagrindinius vamzdynų stebėjimo sprendimus: tiesioginio ultragarsinio tipo ir išplėstinio antiblokavimo kamertono tipo, abu atsisakome radioaktyviųjų matavimo šaltinių, kad būtų išvengta dirbtuvių saugos rizikos.

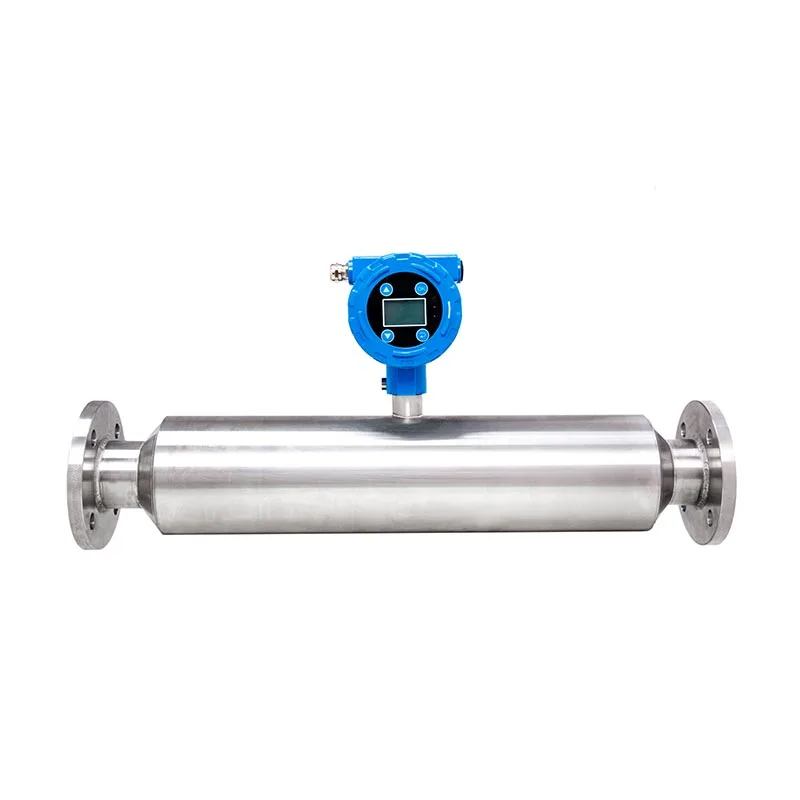

Šis linijinis koncentracijos matuoklis yra visiškai pagamintas iš nerūdijančio plieno sudrėkintų dalių, integruotų temperatūros ir slėgio kompensavimo algoritmų, palaikančių realaus laiko 4-20 mA ir RS485 dvigubo signalo išvestį.

Jį galima sklandžiai sujungti su membraninio filtro padavimo valdymo spinta, bako maišytuvu ir automatine flokulianto dozavimo įranga, kad būtų galima sukurti pilną uždaro ciklo dumblo nusausinimo sistemą. Prietaisas automatiškai koreguoja padavimo srautą ir išspaudimo parametrus pagal realaus laiko srutų kietųjų medžiagų kiekį, išspręsdamas dažną vamzdyno užsikimšimą, nestabilią filtro sluoksnio drėgmę ir per didelio cheminių medžiagų vartojimo skausmo taškus betono gamyklose, spausdinimo gamyklose ir komunalinių nuotekų stotyse.

Skirtingai nuo pertraukiamo rankinio mėginių ėmimo detektorių, mūsų įranga palaiko 24 valandų nepertraukiamą internetinį stebėjimą, kad sumažintų ilgalaikes darbo ir veiklos išlaidas.

Du nepriklausomi matavimo darbo principai

Daugelis užsienio inžinerijos klientų kelia klausimą: kuo skiriasi ultragarsinis ir kamertoninis srutų koncentracijos matuoklis ir kaip pasirinkti tinkamą srutų vamzdyno tipą vietoje? Atskirai kuriame dvi pačių sukurtas matavimo technologijas:

(1)Tiesioginio ultragarsinio matavimo principas

Ultragarsinis koncentracijos matuoklis priima visą tiesią vamzdžio struktūrą be vidinių negyvųjų kampų. Abiejose matavimo vamzdyno pusėse sumontuoti simetriniai ultragarsiniai perdavimo ir priėmimo zondai. Kai srutos teka per vamzdelį, kietosios dalelės ir mikro burbuliukai susilpnins ultragarso energiją.

Integruotas didelio tikslumo lustas apskaičiuoja kietųjų medžiagų kiekį realiuoju laiku pagal garso greičio praradimo duomenis, naudodamas nepriklausomą temperatūros kompensavimo programą, kad pašalintų duomenų nukrypimą, kurį sukelia vidutinės temperatūros svyravimai. Integruotas anti-interferencinis algoritmas automatiškai filtruoja pluošto ir mažyčių oro burbuliukų įtaką, o tai puikiai tinka dažų dumblui ir betono plovimo nuotekoms su daugybe suspenduotų priemaišų spausdinti. Realaus laiko koncentracijos signalai perduodami į filtro preso PLC, kad būtų galima automatiškai reguliuoti tiekimo siurblio dažnį.

(2)Išplėstas anti-blokavimo kamertono matavimo principas

kamertono koncentracijos matuoklis nustato rezonansinį jutimo zondą padidintame flanšo srauto kanale. Natūralus šakės vibracijos dažnis kinta priklausomai nuo srutos tankio, o sistema dažnio poslinkio duomenis paverčia koncentracijos verte.

Paplatinta ertmė neleidžia zondui apvynioti nuosėdų, puikiai prisitaikant prie smėlio turinčio statybinio skiedinio ir mineralinių uolienų srutų. Ši konstrukcija pasižymi paprastu valdymu ir mažu energijos suvartojimu, plačiai taikoma aplinkos inžinerinių projektų pagrindiniuose transportavimo vamzdynuose.

Visiškas dujotiekio struktūrinių komponentų suskirstymas

Visi sudrėkinti ir išoriniai SINOU srutų koncentracijos matuoklio mazgai yra optimizuoti ilgalaikiam sąlyčiui su šarminėmis, smėlio ir klampiomis srutomis, suskirstytos į šešias pagrindines dalis:

(1)Dujotiekio matavimo pagrindinis korpusas

Du konstrukciniai variantai: tiesus vamzdinis / praplatintas antiblokuojantis flanšo vamzdis. Standartinė medžiaga yra storas besiūlis plienas SUS304; Stipriai korozinei terpei galima pasirinkti SUS316L, Hastelloy arba titano lydinį. Vidinė sienelė palaiko veidrodinį poliravimą, kad sumažintų dumblo sukibimą. Kiekvienam vamzdžiui prieš pristatymą atliekamas 1,5 karto padidinto hidraulinio slėgio bandymas, siekiant pašalinti nuotėkio riziką, atitinkantis pasaulinio standarto PN10/PN16 flanšus be vamzdyno rekonstrukcijos.

(2)Tiksliojo jutimo šerdis

Ultragarsinė dviguba zondo grupė arba nusidėvėjimui atsparus kamertono jutiklis, visiškai panardintas į vidutinio srauto kelią, su PT1000 realaus laiko temperatūros jutikliu. Visi elektroniniai komponentai prieš surinkimą praeina senėjimo aukštoje žemoje temperatūroje patikrinimą.

(3) Viršutinė skaitmeninio siųstuvo spintelė

IP65 visiškai sandarus lietaus aliuminio korpusas, pasirenkama ExdⅡBT6 sprogimui atspari konstrukcija chemijos dirbtuvėms. Vietinis LCD jutiklinis ekranas rodo koncentracijos, temperatūros ir veikimo duomenis realiuoju laiku, palaikydamas vietoje nulio ir intervalo kalibravimą be papildomos kompiuterinės įrangos.

(4) Izoliuotas signalo konvertavimo modulis

Anti-elektromagnetinių trukdžių grandinės dizainas, efektyviai atsispiria signalo šokinėjimui, kurį sukuria aplinkiniai siurbliai ir dažnio keitikliai. Standartinė dvigubo signalo išvestis: 4-20mA analoginis signalas + RS485 Modbus skaitmeninis ryšys, suderinamas su PLC, DCS ir centrine valdymo sistema.

(5)Rezervuota automatinio praplovimo sąsaja

Nepriklausomas aukšto slėgio valymo prievadas, rezervuotas ant vamzdžio korpuso, reguliariai nuplaukite pritvirtintą cementą ir pigmentinį dumblą, kad prailgintumėte priežiūros ciklą.

(6) Visiškai atitinkantys priedai

Atraminės flanšo tarpinės, tvirti varžtai, ekranavimo signalo kabeliai ir kalibravimo įrankiai pristatomi kaip pilnas komplektas, nereikia pirkti papildomų atsarginių dalių.

Išskirtiniai pagrindiniai produkto pranašumai

(1)Dviguba matavimo technologija, skirta įvairių tipų srutoms

Klientai gali pasirinkti ultragarsinį modelį, skirtą daug skaidulų turinčiam aeruotam dumblui, arba kamertono modelį smėliam statybiniam skiediniui. Viena produktų serija apima visas pagrindines srutų vamzdynų stebėjimo darbo sąlygas.

(2)Neradioaktyvaus saugaus matavimo projektas

Įrangoje nėra radioaktyviųjų šaltinių, venkite pavojaus darbuotojų sveikatai, supaprastinkite užjūrio projektų aplinkosaugos priėmimo procedūras.

(3) Pilnas vamzdyno nuo blokavimosi optimizavimas

Tiesus nulinio negyvojo kampo vamzdis ir išplėstos flanšo dvigubos konstrukcijos neleidžia kauptis dumblui; veidrodinė poliruota vidinė sienelė ir praplovimo prievadas labai sumažina jutiklio užsikimšimo dažnį.

(4) Daugiamatis integruotas kompensavimo algoritmas

Nepriklausoma temperatūros, slėgio ir burbulų filtravimo programa, matavimo duomenų svyravimai kontroliuojami ±0,3 % visos skalės, nereikia dažno rankinio mėginių ėmimo kalibravimo.

(5)Uždarojo ciklo automatinis sistemos sujungimas

Realaus laiko koncentracijos duomenys blokuoja filtro preso padavimo siurblį ir dozavimo mašiną, automatiškai reguliuoja srautą ir vaistų dozę, sumažina cheminių medžiagų suvartojimą 15–28 % ir sumažina dujotiekio užsikimšimo greitį daugiau nei 70 %.

(6) Pasaulinis maitinimo šaltinio pritaikymas

50 Hz / 60 Hz dviejų dažnių grandinės dizainas, stabilus veikimas esant nestabiliai generatoriaus įtampai Artimųjų Rytų statybvietėse, pilnas CE ir ISO sertifikatas, skirtas pasauliniam konkursui ir muitinės formalumams atlikti.

(7) Mažos ilgalaikės priežiūros išlaidos

Jutiklinėje dalyje nėra jokių sunaudojamų elektrodų, reikalingas tik paprastas kalibravimas kas ketvirtį, todėl sumažėja metinių atsarginių dalių keitimo išlaidos.

Dviejų serijų oficiali techninių parametrų lentelė

Ultragarsinis vamzdinis koncentracijos matuoklis

Anti-blokavimo Tuning Fork koncentracijos matuoklis

Standartinis gaminių pasirinkimo vadovas

Apibendriname 5 pagrindinius atrankos standartus, kad padėtume užsienio pirkėjams pritaikyti tinkamą koncentracijos matuoklį pagal faktines darbo sąlygas:

(1)Patvirtinkite suspensijos terpės charakteristikas

Spausdinimo dažų / cemento dumblas su burbuliukais ir pluoštu:pasirinkti ST-U ultragarsinį vamzdinį modelį;

Smėlio turintis statybinis skiedinys / kasyklų atliekos:pasirinkti ST-T kamertono antiblokavimo modelį;

Stiprios rūgštinės ir šarminės nuotekos:atnaujinti SUS316L/Hastelloy sudrėkintą medžiagą.

(2)Patvirtinkite reikiamą matavimo tikslumą

Įprastas maišymo įrenginių dumblo nusausinimas:standartinis ±0,3wt modelis;

Smulkių cheminių tikslų dozavimo projektai:didelio tikslumo pritaikyta versija.

(3) Suderinkite dujotiekio specifikaciją

Pateikite tikrąjį dujotiekio kalibrą ir siurblio išleidimo slėgį, kad pasirinktumėte tinkamą flanšą ir slėgiui atsparų vamzdžio korpusą.

(4) Patikslinkite automatinio valdymo poreikį

Pagrindinis siurblio greičio reguliavimas:vienas 4-20mA išėjimas;

Centralizuotas nuotolinis valdymas:dvigubas 4-20mA+RS485 signalas su debesies modulio parinktimi.

(5)Išskirkite diegimo aplinką

Bendras uždaras seminaras:standartinis IP65 siųstuvas;

Degiosios chemijos dirbtuvės:pasirenkama sprogimui atspari spintelė;

Lauko atviras vamzdynas:derinkite nuo lietaus apsauginį dangtelį.

Horizontalus palyginimas su tradicine srutų tankio įranga

Tinkama pagalbinė įranga

Statant pilną automatinę dumblo nusausinimo liniją, mūsų koncentracijos matuoklis gali sudaryti integruotą aplinkos sistemą su žemiau savo sukurta įranga:

(1)Membraninio filtro presas:Sureguliuokite padavimo greitį ir išspaudimo laiką koncentracijos signalu, kad stabilizuotumėte filtro pyrago drėgmę

(2)Maišytuvas Maišytuvas:Homogenizuokite rezervuaro srutas, kad išvengtumėte vietinės koncentracijos stratifikacijos

(3) HDPE srutų vamzdis:Antikorozinis vamzdynas suderintas su standartinio flanšo dydžiu

(4) Automatinis flokulianto dozavimo aparatas:Automatiškai koreguokite vaistų dozavimą realiuoju laiku kietojo turinio

(5)Purškimo kolonėlė:Stebėkite cirkuliuojančio neutralaus skysčio koncentraciją išmetamųjų dujų apdorojimui

Kelių pramonės šakų taikomųjų programų darbo sąlygos

(1)Stacionarios ir mobilios paruošto betono mišinio gamybos įmonės

(2)Spausdinimo ir dažymo gamyklos dumblo sausinimo gamybos vamzdynai

(3) Komunalinių nuotekų įrenginių sutirštinto dumblo transportavimo stebėjimas

(4) Kasybos ir agregatų uolienų srutų aptikimas

(5)Kelių ir tiltų statybos skiedinio vamzdynų sistema

(6) Galvaninis padengimas ir smulkių cheminių rūgščių-šarmų atliekų apdorojimas skysčiais

(7) Artimųjų Rytų dykumų didelio smėlio maišymo stoties projektai

Pasaulinių pirkėjų bendrieji DUK

1 klausimas: ar cementinis smulkus smėlis užblokuos matavimo vamzdyną ir jutimo zondą?

A: Abi mūsų serijos turi tikslinį antiblokavimo dizainą. Ultragarsinis vamzdis neturi išsikišusio vidinio zondo; kamertono modelis naudoja padidintą srauto kanalą, kad būtų išvengta dumblo apvyniojimo. Įrengtas specialus praplovimo prievadas reguliariam valymui, ilgalaikiam stabiliam veikimui.

2 klausimas: kaip dažnai koncentracijos matuoklį reikia kalibruoti?

A: Esant standartinėms maišymo įrenginio darbo sąlygoms, tik mėginių palyginimo kalibravimas kartą per tris mėnesius, paprastas valdymas per vietinį jutiklinį ekraną be profesionalios programinės įrangos.

3 klausimas: ar koncentracijos signalas gali susieti membraninį filtrą automatiškai valdyti?

A: Taip, vartotojai gali nustatyti viršutinę ir apatinę koncentracijos slenksčius prietaiso viduje, kad būtų galima automatiškai pagreitinti / sulėtinti tiekimo siurblį be rankinio valdymo.

4 klausimas: Ar galime pritaikyti matavimo diapazoną, vamzdžio skersmenį ir antikorozinę medžiagą pagal vietos sąlygas?

A: Mes teikiame tikslinį matavimo diapazono, flanšo kalibro, sudrėkinto lydinio ir sprogimui atsparios konfigūracijos pritaikymą pagal kliento faktinius srutų parametrus. Visa baigta įranga išlaiko standartinį SINOU prekės ženklą.

Standartiniai montavimo ir paleidimo žingsniai

(1)Sumontuokite prietaisą ant horizontalaus tiesaus vamzdyno, palikite bent 5 kartus vamzdžio skersmens tiesią atkarpą prieš ir už įrangos, venkite siurblio išleidimo angų ir alkūnių neramių vietų.

(2)Tolygiai pritvirtinkite flanšo varžtus su sandarinimo tarpikliais, kad išvengtumėte srutų nuotėkio darbo metu.

(3) Atskirkite signalo kabelius nuo didelės galios siurblio linijų, kad išvengtumėte elektromagnetinio signalo trikdžių.

(4) Sumontavę užbaikite vandens nulinės vertės kalibravimą, tada atlikite intervalo kalibravimą su standartiniais srutų mėginiais.

(5)Nustatykite koncentracijos blokavimo parametrus, atitinkančius filtro presą PLC, atlikite nepertraukiamą bandymą 2–3 valandas, kad patvirtintumėte stabilius duomenis prieš oficialią gamybą.

Laipsniškas apžiūros ir techninės priežiūros grafikas

(1)Kasdieninė apžiūra per pamainą

① Patikrinkite jutiklinio ekrano koncentracijos duomenis realiuoju laiku, ar nėra neįprastų svyravimų

② Patikrinkite flanšų jungtis, ar nėra srutų nuotėkio

③ Clean dust on transmitter surface

(2)Savaitinė priežiūra

① Paleiskite automatinę praplovimo programą, kad pašalintumėte prisitvirtintą dumblą matavimo vamzdžio viduje

②  Priveržkite atsilaisvinusius signalo laido gnybtus

③ Patikrinkite jungties atsaką su padavimo siurbliu

(3) Ketvirtinis kalibravimas ir gilus patikrinimas

①  Paimkite vietoje srutų mėginį laboratoriniam palyginimui ir pakartotiniam kalibravimui

②  Išvalykite dujotiekio vidinės sienelės apnašas ir dumblo nuosėdas

③ Išbandykite įrangos gedimų aliarmo funkcijas

(4) Kasmetinis pilnas remontas

④ Patikrinti matavimo vamzdžio koroziją ir nusidėvėjimo laipsnį

⑤ Visas vidaus valdymo programos parametrų derinimas

⑥ Replace aging sealing accessories

(5)Susidėvėjusių dalių keitimo ciklas

① Flanšo sandarinimo tarpiklis:6-9 mėnesiai

② Skalavimo antgalių priedai:10 mėnesių

③ Transformatoriaus vidinė grandinė:3 metai

Darbo sąlygų pritaikymo paslauga

Mes teikiame tikslinį reguliavimą pagal kliento vietoje srutų parametrus ir projekto reikalavimus:

(1)Parametrų pritaikymas:Sureguliuokite kietųjų medžiagų kiekio matavimo diapazoną, atsparumo vidutinei temperatūrai laipsnį ir vamzdyno slėgio laikomąją galią

(2)Medžiagos pritaikymas:Atnaujinkite SUS316L / Hastelloy / titano lydinio sudrėkintas dalis, kad sukurtumėte stiprią korozinę terpę

(3) Struktūrinis pritaikymas:Pakeiskite flanšo DN dydį, pridėkite lauko lietaus dangtelį arba sprogimui atsparią siųstuvo spintelę

(4) Funkcijų pritaikymas:Pridėkite nuotolinį debesies duomenų įkėlimą ir viršutinės / apatinės ribos aliarmo relės išvestį. Visi pritaikyti produktai išlaiko standartinę SINOU prekės ženklo išvaizdą ir identifikavimą, privataus prekės ženklo apdorojimo paslauga neteikiama.

Eksporto pakuotės ir pasaulinės logistikos sąlygos

(1)Eksporto pakavimo standartas:Matavimo vamzdelio pagrindinis korpusas padengtas antikoroziniu tepalu, apvyniota vandeniui atsparia PE plėvele; siųstuvas supakuotas nepriklausomas smūgiams atsparus medinis dėklas. Visi tarpikliai, kabeliai ir kalibravimo įrankiai supakuoti į priedų maišelius. Naudojimo instrukcijos ir sertifikavimo bylos yra užklijuotos tam skirtame dokumentų maišelyje, pridedamas sausiklis, apsaugantis nuo drėgmės jūroje.

(2)Taikomos tarptautinės prekybos sąlygos:EXW, FOB, CFR, CIF, DAP palaikomas visas Incoterm asortimentas

(3) Pasaulinis logistikos bendradarbiavimas:Ilgamečiai bendradarbiaujantys ekspeditoriai pristato prekes į Europą, Vidurinius Rytus, Pietryčių Aziją ir Afriką. Mišrus pakrovimas sufiltro presas, maišytuvas ir HDPE vamzdis leidžia sutaupyti konteinerių gabenimo išlaidas.

Žaliavų ir gatavų produktų kokybės kontrolės standartai

(1)Žaliavos patikrinimas:Visos nerūdijančio plieno medžiagos praeina 72 valandų panardinimo į rūgštį ir šarmą korozijos testą; elektroniniai komponentai užbaigia 96 valandų senėjimo aukštoje žemoje temperatūroje atranką.

(2)Hidraulinio slėgio bandymas:Kiekvienas vamzdelis turi 1,5 karto didesnį slėgį 30 minučių be deformacijos ar nuotėkio.

(3) Tikslumo kalibravimo testas:Kalibravimui naudojami rūšiuoti standartiniai srutų mėginiai, viso diapazono paklaida kontroliuojama ±0,4 masės %.

(4) Kovos su trukdžiais modeliavimo testas:Įdėkite oro burbuliukų ir pluošto priemaišų, kad patikrintumėte duomenų stabilumą sudėtingoje terpėje.

(5)Baigtas mėginių ėmimo patikrinimas:5 % atsitiktinių mėginių ėmimas iš kiekvienos gamybos partijos, kad būtų galima dar kartą patikrinti visus veiklos rodiklius prieš pristatymą.

Užjūrio inžinerinių projektų bylos

1 atvejis: didelė betono maišymo gamykla, Saudo Arabija

ST-U ultragarsinis koncentracijos matuoklis, sumontuotas ant plovimo dumblo vamzdyno, suderintas su membraninio filtro preso padavimo sistema. Po trejų metų nepertraukiamo eksploatavimo aukštos temperatūros dykumos aplinkoje dujotiekio užsikimšimo greitis sumažėjo 75%, flokulianto sąnaudos sutaupytos 22%. Klientų atsiliepimai: matavimo duomenys yra stabilūs, kasdienės priežiūros darbų krūvis labai mažas.

2 atvejis: Pietryčių spausdinimo ir dažymo gamykla

ST-U serijos koncentracijos matuoklis, sumontuotas ant spausdinimo dumblo nusausinimo linijos, efektyviai atsispiria pluošto trukdžiams ir palaiko stabilų filtro pyrago sausumą.

3 atvejis: komunalinių nuotekų valymo stotis

ST-T priešblokavimo kamertono modelis, pritaikytas sutirštinto dumblo vamzdynui, užtikrina visišką nepilotuojamą automatinį vandens nusausinimo valdymą.
