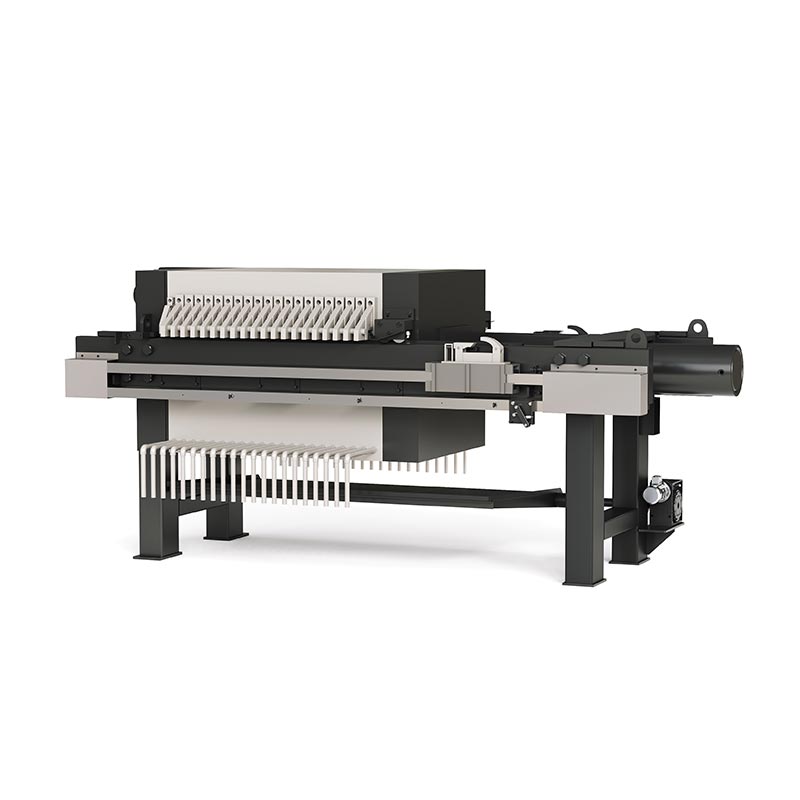

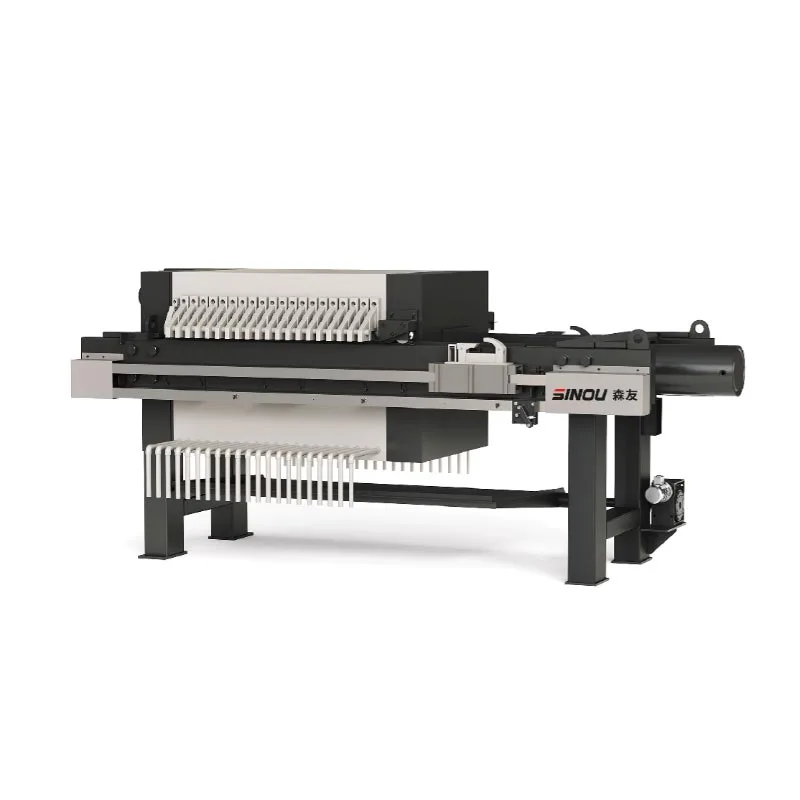

Komunalinių nuotekų kameros filtrų presas

SINOU, patikimas gamintojas ir tiekėjas iš Kinijos, teikia profesionalų komunalinių nuotekų kameros filtrų presą už pasaulinių klientų. Ši įranga yra specialiai sukurta komunaliniam dumblui, turinčiam daug organinių medžiagų, smulkiam dalelių ir didelis klampumas.

Jis naudoja didelio stiprumo kameros filtravimo plokštes ir stabilią hidraulinę sistemą, kad būtų galima kruopščiai atlikti kieto ir skysčio atskyrimas, labai sumažinantis dumblo kiekį ir sumažinantis šalinimo išlaidas. Visa mašina pilnai palaiko automatinis veikimas, įskaitant lėkštės uždarymą, padavimą, filtravimą, lėkštės traukimą ir pyrago iškrovimą, paprasta priežiūra ir stabilus veikimas.

Mes siūlome pritaikytą filtravimo sritį, plokštės dydį ir valdymo režimą skirtinga komunalinių nuotekų valymo pajėgumai ir aikštelės sąlygos.

Produkto informacija

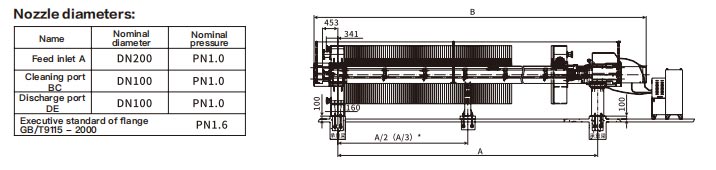

1. Purkštuko ir vamzdyno specifikacija

● Tiekimo įvadas A: DN200, vardinis slėgis PN1,0

● Valymo prievadas BC: DN100, vardinis slėgis PN1.0

● Išleidimo anga DE: DN100, vardinis slėgis PN1.0

● Flanšo standartas: GB/T9115-2000, PN1.6

● Didelio kalibro padavimo anga užtikrina sklandų didelio kietojo kiekio komunalinio dumblo padavimą, efektyviai išvengiant užsikimšimas ilgą laiką nenutrūkstamo veikimo metu. Standartiniai valymo ir išleidimo prievadai sudaro dujotiekį priežiūra ir likučių išmetimas patogesnis.

2. Išsami informacija apie struktūrinius matmenis

● Priekinės dalies montavimo matmenys: 453 mm / 341 mm

● Tiekimo angos centro aukštis: 160 mm

● Apatinės atramos aukštis: 100 mm

● Pėsčiųjų atstumas: A; Visas ilgis: B

● Tarpinė atramos padėtis: A/2 (A/3) didelio dydžio modeliams

● Protingo aukščio išdėstymas atitinka įprastą nuotekų įrenginių įrengimo erdvę. Daugiataškės tarpinės atramos padidinti rėmo stabilumą, užkertant kelią deformacijai ilgalaikėmis didelės apkrovos darbo sąlygomis.

3. Pagrindiniai techniniai parametrai (iš brėžinio ir savivaldybės darbo sąlygų)

● Filtravimo slėgis: ≤0,6 MPa

● Darbinė temperatūra: -10~90℃

● Maksimalus hidraulinės apsaugos slėgis: 29MPa

● Maksimalus hidraulinio tankinimo slėgis: 25 MPa

● Maksimalus efektyvus alyvos cilindro eiga: 750 mm

● Nominalus tankinimo alyvos cilindro skersmuo: 320 mm

● Hidraulinės stoties variklio galia: 4,0+2,2KW

● Aukšto slėgio stabili hidraulinė sistema užtikrina ilgalaikę suspaudimo jėgą, tinkama 24 valandų nepertraukiamam vandens nusausinimui komunalinio dumblo, kuriame yra daug organinių medžiagų ir smulkių dalelių.

4. Medžiagų ir konstrukcinio dizaino detalės

● Filtro plokštė: sustiprinta polipropileno kameros filtro plokštė, atspari aukštam slėgiui, stabdo senėjimą, nėra lengva deformuotis veikiant ilgalaikei komunalinio dumblo korozijai.

● Rėmas: didelio našumo anglinio plieno rėmas su antikoroziniais dažais, tvirta laikomoji galia, stabilus bendras korpusas struktūra.

● Filtravimo audinys: Speciali nuo užsikimšimo filtravimo audinys komunaliniam dumblui, didelis vandens pralaidumas, nesunku blokuoti smulkiomis organinėmis dalelėmis.

● Hidraulinė sistema: sandarūs hidrauliniai komponentai, stabilus slėgio išėjimas, mažas gedimų lygis.

5. Darbo proceso detalės

● Hidraulinė sistema sandariai suspaudžia filtro plokštes, kad susidarytų sandarios filtro kameros.

● Komunalinis dumblas pumpuojamas į kameras per DN200 didelio kalibro padavimo angą.

● Esant stabiliam filtravimo slėgiui, realizuojamas kietojo skysčio atskyrimas; filtratas išteka pro išleidimo angas.

● Po filtravimo filtro plokštės atsidaro automatiškai, sausas filtro pyragas nukrenta.

● Reguliarus valymas per valymo prievadus užtikrina sklandų įrangos ilgalaikį veikimą.

6. Į savivaldybę orientuoto dizaino akcentai

● Didelio kalibro padavimo anga prisitaiko prie didelio klampumo komunalinio dumblo

● Daugialaikio rėmo konstrukcija užtikrina ilgalaikį nepertraukiamą veikimą

● Mažai priežiūros reikalaujanti struktūra, mažinanti nuotekų įrenginių eksploatavimo išlaidas

Standartiniai prievadai, skirti lengvai prijungti prie nuotekų valymo vamzdynų sistemos

Parametrų specifikacija

Pastaba:Elementai su „*“ reiškia, kad yra poros tarpinių atramų.

※ Šie parametrai skirti tik modelio pasirinkimui; Norėdami gauti tikslius duomenis, žiūrėkite brėžinius numatyta.

Darbo principas

Komunalinių nuotekų kameros filtrų presas naudoja hidraulinio suspaudimo + slėgio padavimo filtravimo principą realizuoti efektyvų miesto nuotekų dumblo atskyrimą kietu ir skysčiu, užbaigtą keturiais ištisiniais etapais.

1. Filtro plokštės suspaudimas ir kameros formavimas

Hidraulinė sistema varo alyvos cilindrą, kad stumtų galinę plokštę į priekį, glaudžiai suspaustų visos kameros filtrą plokštės tarp galvos plokštės ir uodegos plokštės. Tarp gretimų filtrų susidaro sandarios tuščiavidurės filtro kameros plokštės, suteikiančios uždarą erdvę dumblo filtravimui.

2. Dumblo padavimas ir pradinis filtravimas

Komunalinis dumblas į kiekvieną filtro kamerą pumpuojamas per didelio kalibro DN200 padavimo angą. Pagal stabilų šėrimą esant slėgiui, dumble esantis vanduo prasiskverbia pro filtro audinį ir išteka iš skysčio išleidimo angos, o kietosios dalelės sulaiko filtro audinys ir palaipsniui kaupiasi kamerose, kad susidarytų filtro pyragas.

3. Gilus filtravimas ir pyrago formavimas

Nuolat šeriant, filtro pyragas palaipsniui tirštėja. Aukšto slėgio hidraulinė sistema išlaiko stabilumą suspaudimo jėga, užtikrinanti sandarų filtro plokščių sandarumą. Smulkios organinės dalelės ir skendinčios kietosios dalelės komunalinėse patalpose dumblas yra visiškai sulaikomas ir užtikrinamas kruopštus nusausinimas esant pastoviam slėgiui.

4. Automatinis lėkštės traukimas ir filtravimo pyrago išleidimas

Baigus filtravimą, hidraulinė sistema įtraukia alyvos cilindrą. Plokštės traukimo įtaisas traukia filtrą lėkštės atsidaro viena po kitos. Veikiant gravitacijai, nusausintas sausas filtro pyragas automatiškai nukrenta ir baigia vieną darbą ciklas. Valymo prievadai naudojami reguliariai nuplauti likučius, kad būtų išvengta vamzdyno užsikimšimo.

Ši mechaninė slėginio filtravimo struktūra yra labai skirta didelio organinio, smulkių dalelių komunaliniam dumblui, pasižymi stabiliu vandens nusausinimo efektu, mažai drėgnu filtro sluoksniu ir skaidriu filtratu, puikiai tinkančiu miesto nuotekoms gydymo reikalavimai.

Atsargumo priemonės naudojant komunalinių nuotekų kameros filtro presą

1. Atsargumo priemonės prieš operaciją

● Prieš pradėdami komunalinių nuotekų kameros filtrų presą, patikrinkite, ar visos filtro plokštės yra tvarkingai išdėstytos ir filtro audinys yra plokščias, nepažeistas ir nesulenktas arba nepažeistas, kad būtų išvengta dumblo nuotėkio.

● Patikrinkite hidraulinės alyvos lygį, alyvos kokybę ir filtrų preso vamzdyno sandarumą; papildykite alyvą arba pakeiskite ją, jei pablogėjo.

● Patvirtinkite, kad padavimo siurblio slėgis yra stabilus; neįjunkite įrangos ilgą laiką tuščiu kroviniu.

● Patikrinkite elektros valdymo sistemą, jutiklius ir avarinio stabdymo funkciją, kad užtikrintumėte normalų veikimą.

● Prieš paduodami komunalinį dumblą, įsitikinkite, kad visi valymo ir išleidimo angos yra neužkimšti.

2. Eksploatacijos metu taikomos atsargumo priemonės

● Griežtai kontroliuokite tiekimo slėgį vardiniame diapazone (≤0,6 MPa), kad per didelis slėgis nesugadintų filtravimo plokštes ir filtrų preso filtravimo audinį.

● Nemaitinkite didelių priemaišų, kietų šiukšlių ar didelių dalelių, kad neužblokuotumėte DN200 tiekimo angos arba įrangos filtravimo plokščių subraižymas.

● Stebėti dumblo koncentraciją; Įpilkite flokulianto, kad būtų pagerintas filtravimas efektyvumą.

● Nepertraukiamą ir stabilų veikimą; venkite dažno paleidimo-sustabdymo, kuris turi įtakos nusausinimo stabilumui.

● Stebėkite slėgio pokyčius ir filtrato būklę realiu laiku; nedelsdami nutraukite veikimą, jei atsiranda nuotėkis arba jis yra nenormalus atsiranda spaudimas.

● Automatinio veikimo metu nelieskite judančių dalių, pvz., traukiamo vežimėlio, grandinės ir pavaros.

3. Atsargumo priemonės po operacijos ir kasdienės priežiūros

● Nuvalykite filtro audinį, filtro kameras ir visas filtro prievadas. Po kiekvienos partijos kruopščiai nuspauskite likutinis komunalinis dumblas ir organiniai nešvarumai, užkertantys kelią užsikimšimui ir kvapo atsiradimui.

● Laikykite hidraulinę sistemą švarią, neleiskite nuotekoms patekti į hidraulinę alyvą, kad išvengtumėte komponentų korozijos.

● Reguliariai tikrinkite rėmą, varžtus ir atramas; priveržkite laisvas dalis, kad išlaikytumėte įrangos konstrukcinį stabilumą.

● Laiku pakeiskite susidėvėjusią filtro audinį ir senstančius sandariklius, kad užtikrintumėte ilgalaikį stabilų komunalinių nuotekų veikimą. Kameros filtro presas.

● Laikykite įrangą sausą ir vėdinamą; neleiskite korozinėms nuotekoms ilgą laiką mirkyti rėmo.

4. Saugos ir ilgalaikio naudojimo atsargumo priemonės

● Griežtai laikytis elektros saugos specifikacijų; Atjunkite maitinimą atliekant filtro preso techninę priežiūrą.

● Nereguliuokite hidraulinio slėgio ir programos parametrų savavališkai be profesionalų nurodymų.

● Veikti darbinės temperatūros diapazone nuo -10℃ ~ 90℃; venkite veikimo per aukštą temperatūrą.

● Jei norite ilgalaikio išjungimo, kruopščiai išvalykite visas dalis, išleiskite likusį vandenį ir atlikite antikorozinį apdorojimą.

Kodėl verta rinktis SINOU?

1. Profesionalus į savivaldybę orientuotas individualus dizainas

Mūsų komunalinių nuotekų kameros filtrų presas yra specialiai optimizuotas didelio organiškumo, smulkių dalelių ir klampių miesto elementų kiekiui. nuotekų dumblas. Didelio kalibro DN200 padavimo anga ir išplėsti srauto kanalai puikiai apsaugo nuo užsikimšimo atitinkančios komunalinių nuotekų valymo įrenginių darbo charakteristikas.

2. Stabilus aukšto slėgio veikimas ir patikimas vandens pašalinimo efektas

Įrengta aukšto slėgio hidrauline sistema (maksimalus tankinimo slėgis 25MPa), mūsų gaminys išlaiko stabilumą suspaudimo jėga 24 valandų nepertraukiamam darbui. Tai užtikrina mažai drėgną filtro pyragą ir skaidrų filtratą, padedantį nuotekų įrenginiai nuolat atitinka griežtus aplinkos išleidimo standartus.

3. Patvari medžiaga ir ilgas tarnavimo laikas

Gaminiui naudojame sutirštintas sustiprintas polipropileno filtravimo plokštes ir patvarų antikorozinį plieninį rėmą. Visa mašina atspari dumblo korozijai ir struktūrinėms deformacijoms, todėl labai sumažėja pakeitimas ir priežiūra išlaidų ilgalaikiuose savivaldybių projektuose.

4. Visiškai automatinis ir darbo jėgos taupymas

Mūsų filtrų presas palaiko išmanųjį PLC automatinį valdymą, įskaitant plokščių uždarymą, padavimą, filtravimą, plokštelę traukimas ir torto iškrovimas. Tai sumažina rankinį įsikišimą, sumažina darbo sąnaudas ir pagerina bendrą nuotekų kiekį gydymo efektyvumas.

5. Griežta kokybės patikra ir standartizuota gamyba

Kiekvienam gaminiui prieš pristatymą atliekamas visos apkrovos slėgio bandymas, sandarinimo bandymas ir elektros saugos bandymas. Visi produktai atitinka tarptautinius pramonės standartus, su išsamiomis bandymų ataskaitomis ir sertifikatais.

6. Visiškas aptarnavimas po pardavimo ir projekto patirtis

Turime didelę praktinę patirtį komunalinių nuotekų projektuose visame pasaulyje. Mes teikiame montavimo instrukcijas vietoje, eksploatacijos mokymas, atsarginių dalių tiekimas ir ilgalaikis filtrų preso techninis aptarnavimas po pardavimo.

7. Ekonomiškai efektyvus ir brandus sprendimas

Palyginti su membraniniais filtrų presais, mūsų filtrų presai turi mažesnes pirkimo ir eksploatavimo išlaidas, stabilų veikimą ir paprastesnė priežiūra. Tai ekonomiškiausias komunalinių nuotekų kietųjų ir skysčių atskyrimo sprendimas gydymas.

Politikos pavyzdys

Mes neteikiame pavyzdžių ar bandomųjų mašinų. Mūsų komunalinių nuotekų kameros filtrų presas priklauso didelio masto pramoninei įrangai, turinčiai didelį tūrį, didelį svorį, didelės gamybos sąnaudos ir pritaikyta konfigūracija. Jis negali būti gaminamas ar gabenamas kaip mažas pavyzdys.

Norėdami patvirtinti kokybę, galite patikrinti mūsų:

● CE sertifikatas

● UL 508 bandymo ataskaita

● Gamyklos gamybos vaizdo įrašas

● Operacijos vietoje vaizdo įrašas

● Baigtos komunalinių nuotekų projektų bylos

● Trečiosios šalies patikrinimas prieš išsiunčiant

Mes palaikome gamyklos patikrinimą vietoje, tiesioginės transliacijos patikrinimą internetu ir trečiosios šalies patikrinimą, kad užtikrintume gaminį kokybė atitinka jūsų projekto reikalavimus.

Dažnos problemos ir sprendimai

1. Dumblo nuotėkis tarp filtro plokščių

● Priežastis: filtro audinys sulankstytas arba pažeistas; filtro plokštės nėra visiškai uždarytos; per didelis maitinimo slėgis.
● Sprendimas: iš naujo uždėkite filtro audinį plokščiu; pakeiskite pažeistą audinį; patikrinti hidraulinį slėgį; sumažinti maitinimo slėgį filtro presas.

2. Lengvai užsikemša filtro audinys arba padavimo anga

● Priežastis: komunaliniame dumble yra smulkių organinių dalelių, didelis klampumas arba nepakankamas flokuliantas.
● Sprendimas: tinkamai įpilkite flokulianto; reguliariai valykite filtro šluostę; naudokite specialią filtro šluostę, apsaugančią nuo užsikimšimo paspauskite.

3. Per didelis filtravimo pyrago drėgnumas

● Priežastis: nepakankamas spaudimo slėgis; trumpas filtravimo laikas; filtro audinys užsikimšęs arba susidėvėjęs.
● Sprendimas: padidinti darbinį slėgį; prailginti filtravimo laiką; nuvalykite arba pakeiskite komunalinių nuotekų filtravimo audinį Kameros filtro presas.

4. Filtras drumstas ir neaiškus

● Priežastis: sulūžęs filtro audinys; sandarinimo gedimas; pažeista filtro plokštė.
● Sprendimas: pakeiskite pažeistą filtro audinį; patikrinkite sandarinimo dalis; pataisykite arba pakeiskite filtro preso filtro plokštes.

5. Hidraulinė sistema be slėgio arba veikia lėtai

● Priežastis: žemas hidraulinės alyvos lygis; alyvos nutekėjimas; susidėvėjusios arba sugedusios hidraulinės dalys.
● Sprendimas: papildykite hidraulinę alyvą; patikrinti ir pataisyti nuotėkį; pakeiskite sugedusias filtro preso dalis.

6. Nenormalus automatinis veikimas arba ciklas užstrigo

● Priežastis: jutiklis netinkamas; programos parametro klaida; nestabilus maitinimo šaltinis.
● Sprendimas: sureguliuokite jutiklio padėtį; iš naujo nustatyti valdymo programą; užtikrinti stabilią filtro preso įtampą.

7. Filtruoti pyragą sunku automatiškai numesti

● Priežastis: srutos per daug lipnios; mažas vandens nusausinimo efektas; filtro audinio senėjimas.
● Sprendimas: Optimizuoti flokuliacijos efektą; pailginti spaudimo laiką; pakeiskite filtro preso neprilimpančią filtro audinį.

8. Per didelis įrangos triukšmas arba vibracija

● Priežastis: pamatas netolygus; atsilaisvinę varžtai; prastai suteptos judančios dalys.
● Sprendimas: išlyginkite montavimo žemę; priveržkite tvirtinimo varžtus; sutepkite judančias filtro preso dalis.

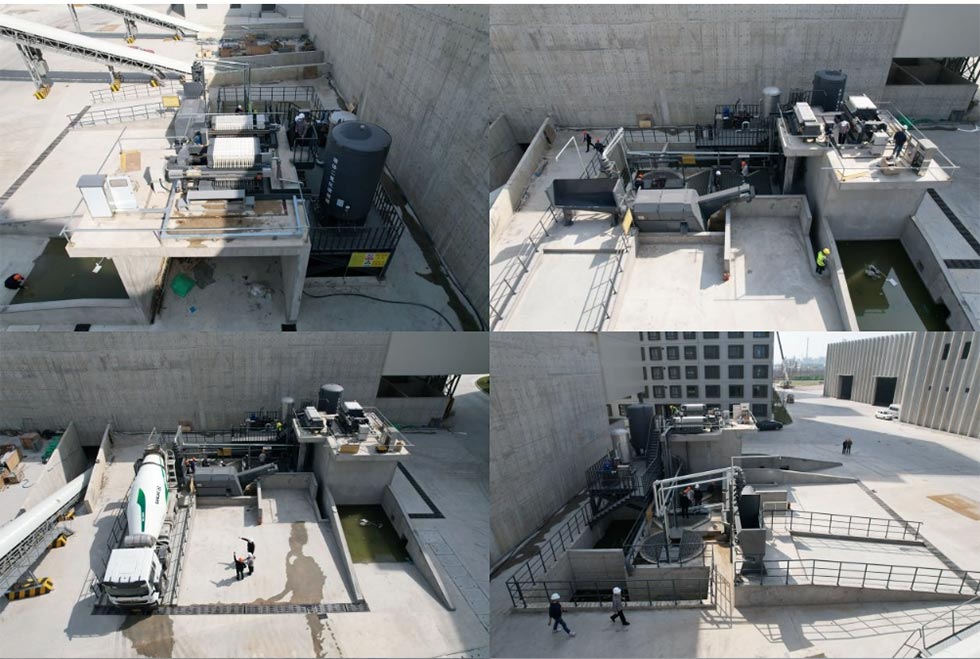

Projekto atvejis: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Projekto fonas

Šanchajaus CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. yra pagrindinė įmonė, užsiimanti surenkamųjų elementų gamyba betono komponentų, komercinio betono ir naujų statybinių medžiagų gamyba. Didelės apimties gamybos metu a susidaro didelis kiekis statybinių srutų, betono nuotekų ir maišymo likučių, pasižyminčių dideliu klampumu, smulkios dalelės ir aukšti aplinkos apsaugos reikalavimai. Klientui reikėjo tvarto, efektyvus ir visiškai automatinis kietųjų ir skysčių atskyrimo sprendimas, užtikrinantis aplinkos apsaugą vietoje ir gamybos poreikius.

2. Įrangos sprendimas

Klientui pateikėme pritaikytą komunalinių nuotekų kameros filtravimo presą, kuris yra specialiai optimizuotas statybos ir betono srutos.

● Stabili kameros filtravimo struktūra, tinkama ilgalaikiam nepertraukiamam darbui

● Didelio kalibro padavimo anga ir apsauga nuo užsikimšimo, kad būtų išvengta užsikimšimo dėl smulkių dalelių

● Visiškai automatinis valdymas, siekiant sumažinti rankinį valdymą

● Stabilus nusausinimo efektas, maža filtro pyrago drėgmė, patogu transportuoti ir išmesti

3. Projekto rezultatai

1. Įgyvendintas efektyvus kietojo skysčio atskyrimas; filtras skaidrus ir daugkartinis, atitinkantis aplinkos išleidimo standartus

2. Efektyviai sumažinta filtro pyrago drėgmė, žymiai sumažintas tūris, todėl sumažės šalinimo išlaidos

3. 24 valandų stabilus darbas, atitinkantis didelio intensyvumo statybinių medžiagų bazės gamybos ritmą

4. Paprastas veikimas ir mažas gedimų procentas, pripažintas kliento gamybos ir aplinkos apsaugos skyriai

4. Projekto vertė

Šis projektas rodo, kad mūsų filtrų presas pasižymi puikiu pritaikomumu ir stabilumu statybos, surenkamųjų komponentų ir komercinės betono gamybos scenarijai. Tai padeda didelėms statybinėms medžiagoms įmonės pasiekia ekologišką gamybą, sumažina aplinkos spaudimą ir pagerina ekonominę naudą.
